На пусконаладке и пилотных испытаниях постоянно нужно знать расход: сколько пермеата даёт установка, сколько на самом деле подаёт насос, не врёт ли ротаметр. Расходомера на линии может не быть, а показаниям ротаметра не всегда можно верить.

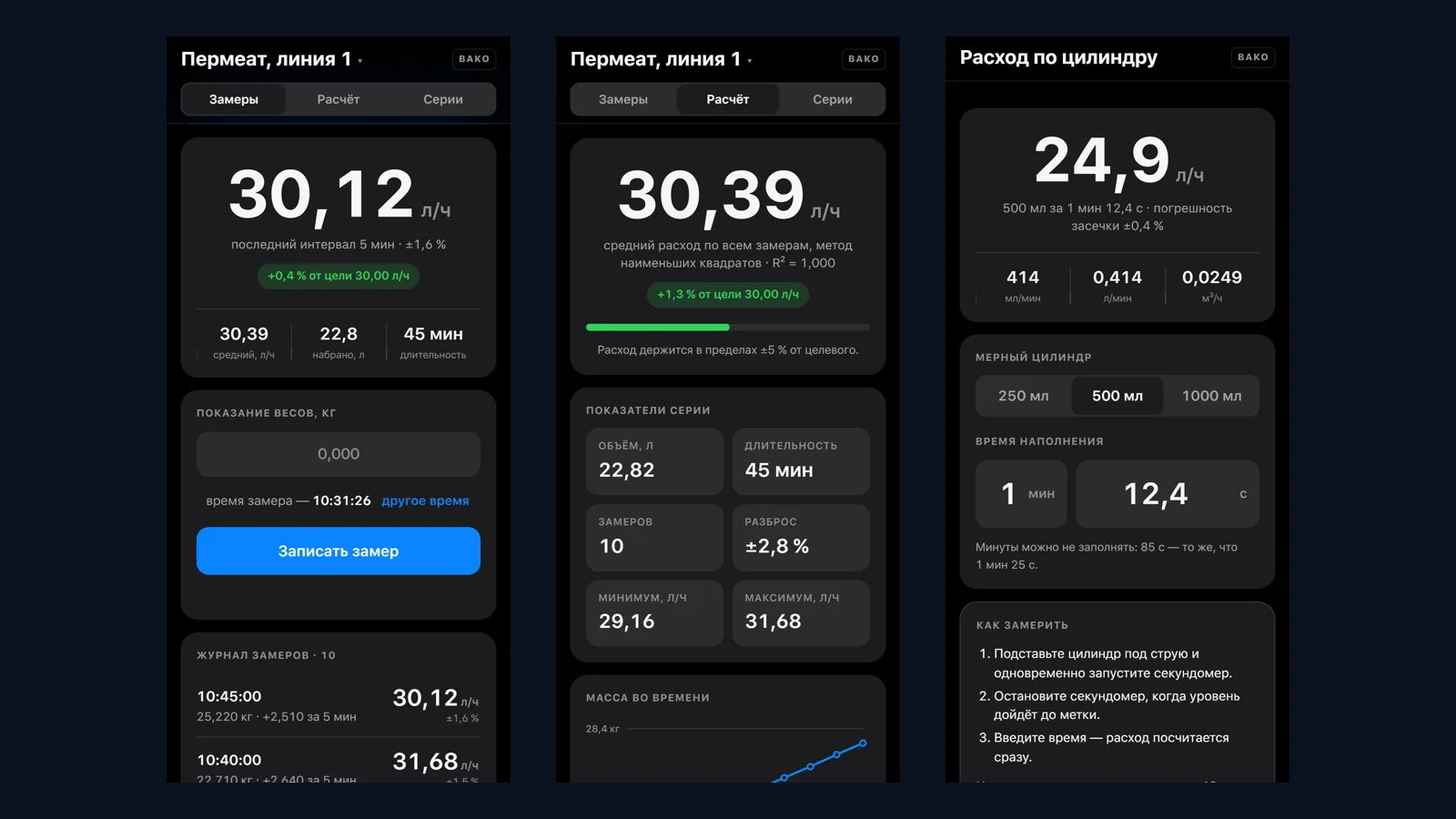

Самый надёжный способ — взвесить воду. Для этого мы сделали бесплатное приложение «Расходомер по весам»: vaco-eng.ru/raskhod/. Оно работает в браузере телефона, без регистрации и без интернета.
Весовой метод измерения расхода
Ёмкость ставят на весы и направляют в неё поток. Расход — это прирост массы за время, делённый на плотность жидкости:
Q, л/ч = Δm, кг ÷ ρ, кг/л ÷ Δt, ч
Весовой метод не зависит от формы ёмкости, мутности воды и пузырей воздуха, не требует врезки в трубопровод. Именно весовым методом поверяют сами расходомеры.
Неудобно в нём одно: нужно записывать показания весов и время, а потом считать. Это и делает приложение.
Как пользоваться
- Поставьте ёмкость на весы и направьте в неё поток. Можно и наоборот — откачивать из ёмкости: для этого есть режим «Слив».

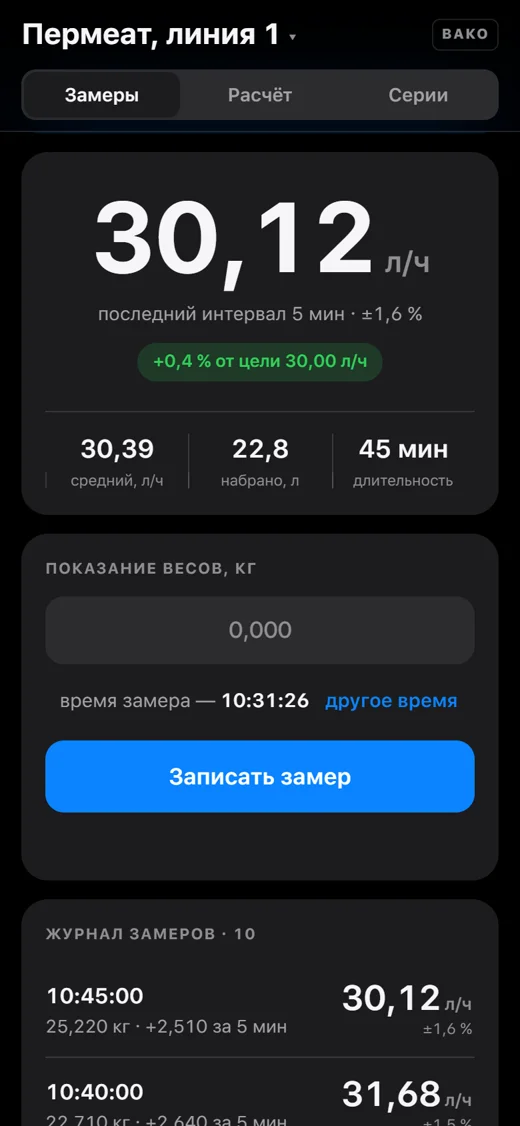

- Вводите показания весов. Время приложение берёт с часов телефона. Если снимали весы на фото, время замера можно ввести вручную.
- Со второго замера приложение показывает расход за последний интервал, средний расход по серии, сколько набрано и сколько длится замер.
Что считает приложение

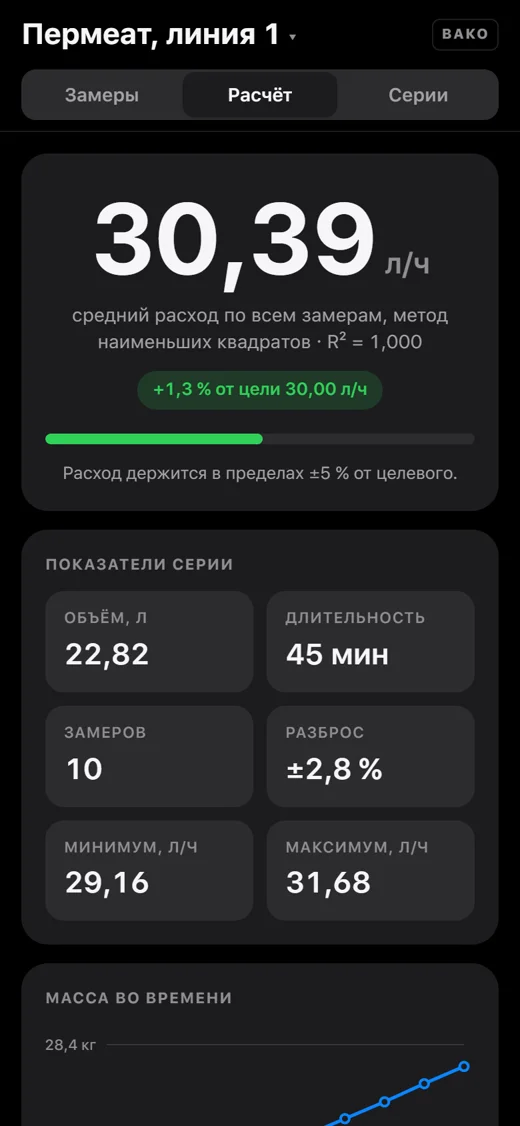

- Средний расход по всем замерам методом наименьших квадратов. Это устойчивее, чем разница первого и последнего замера: одна неудачная запись не портит результат. Рядом — R², насколько точки ложатся на прямую.

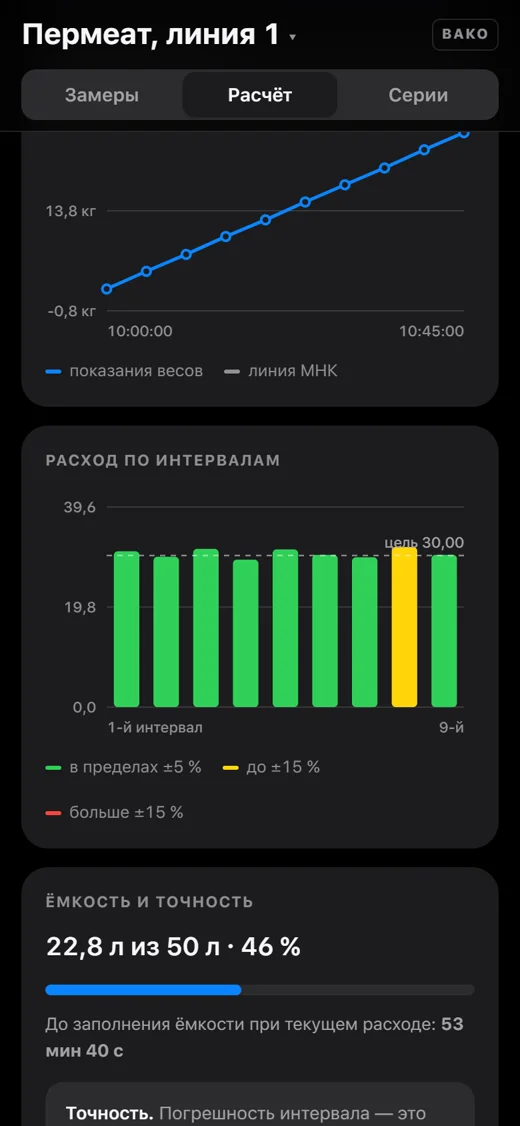

- Расход по каждому интервалу, разброс, минимум и максимум.
- Отклонение от целевого расхода, если он задан: зелёный — в пределах ±5 %, жёлтый — до ±15 %, красный — больше.
- Заполнение ёмкости и время до перелива — если указать вес пустой ёмкости (тару) и её объём.
- Погрешность каждого интервала и сколько ждать между замерами, чтобы уложиться в 2 %.
Сколько ждать между замерами
Погрешность интервала — примерно две цены деления весов, отнесённые к приросту массы за интервал. Чем дольше интервал, тем больше прирост и тем точнее результат.
Пример: весы с ценой деления 0,02 кг, расход около 30 л/ч, то есть 0,5 кг в минуту. Чтобы погрешность не превышала 2 %, масса должна прирасти хотя бы на 2 кг: 2 × 0,02 ÷ 2 кг = 2 %. Значит, между замерами нужно выждать не меньше 4 минут. Приложение считает этот интервал само по вашим весам и расходу.
Несколько линий и выгрузка в Excel
- Серии. Для каждой линии или режима — своя серия со своими параметрами: плотность (для растворов и рассолов), цена деления весов, целевой расход, объём ёмкости, тара.
- Плотность. Для воды — 1 кг/л. Для рассола или раствора реагента укажите свою, и приложение пересчитает массу в объём.
- Выгрузка. Замеры выгружаются в CSV и открываются в Excel. Можно сделать резервную копию и загрузить её на другом телефоне.
Данные хранятся только на вашем телефоне и никуда не отправляются.
Работает без интернета
Приложение можно установить на телефон как обычное: кнопка «Установить приложение на телефон». После первой загрузки оно работает без сети — на объекте связь часто плохая или её нет совсем.
Если весов нет: мерный цилиндр

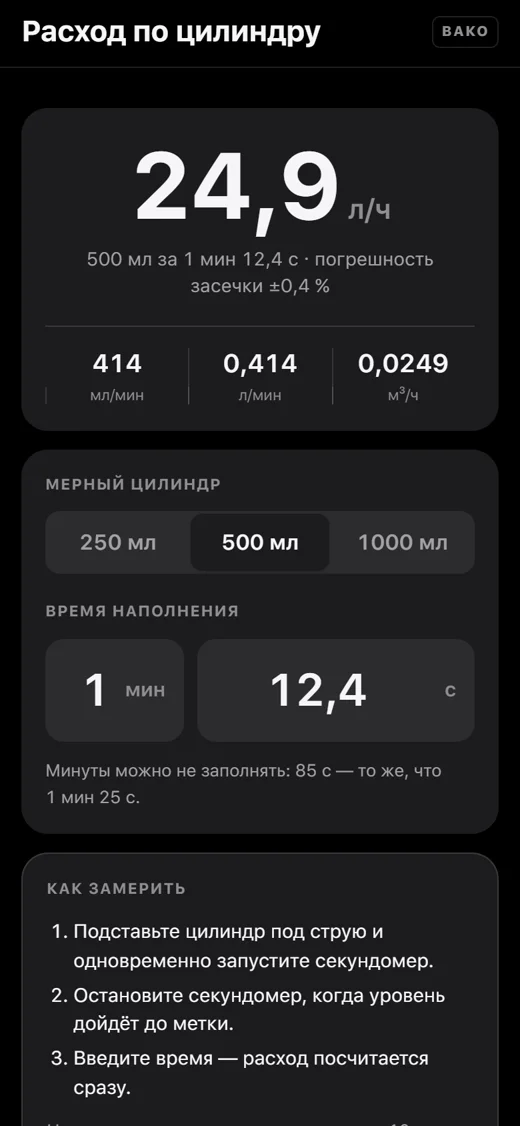

Для малых расходов — дозаторов, капельных линий, пермеата небольших установок — удобнее мерный цилиндр. Для него есть второй калькулятор: расход по мерному цилиндру. Выбираете цилиндр на 250, 500 или 1000 мл, вводите время наполнения — получаете расход в л/ч, мл/мин, л/мин и м³/ч и оценку погрешности засечки времени.
Так мы проверяем подачу насосов-дозаторов на стенде. Пересчитать расход между единицами можно в конвертере расхода.
Расходомер по весам: vaco-eng.ru/raskhod/ · Расход по мерному цилиндру: vaco-eng.ru/raskhod-tsilindr/
