Умягчение воды

Реакция ионного обмена: Умягчение происходит на сильнокислотной катионной смоле (катионит КУ-2-8, Amberlite IR120, Dowex HCR-S) в Na-форме. Функциональные группы смолы (сульфогруппы -SO₃⁻) связаны с ионами натрия, которые обмениваются на ионы жёсткости:

2RNa + Ca²⁺ → R₂Ca + 2Na⁺ 2RNa + Mg²⁺ → R₂Mg + 2Na⁺

где R — матрица катионита (сополимер стирола и дивинилбензола).

Рабочий цикл умягчителя:

1. Фильтрация (умягчение): Вода проходит через слой катионита сверху вниз со скоростью 8-20 м³/м²·ч (метров в час на квадратный метр сечения колонны). Ионы Ca²⁺ и Mg²⁺ задерживаются в верхнем слое смолы, вытесняя эквивалентное количество Na⁺. Остаточная жёсткость: < 0.01 °Ж (< 0.01 мг-экв/л или < 0.05 мг/л CaCO₃).

2. Взрыхление (backwash): После истощения смолы (проскок жёсткости > 0.02-0.05 °Ж) подаётся обратный ток воды снизу вверх со скоростью 4-6 м³/м²·ч для расширения слоя смолы на 50-70% и удаления взвешенных частиц, железа. Продолжительность: 5-10 минут.

3. Регенерация: Подача раствора NaCl 8-12% (80-120 г/л) сверху вниз со скоростью 2-4 м³/м²·ч (slow rinse) для восстановления Na-формы смолы:

R₂Ca + 2NaCl → 2RNa + CaCl₂ R₂Mg + 2NaCl → 2RNa + MgCl₂

Расход соли: 150-300 г NaCl на 1 г-экв обменной ёмкости (в зависимости от типа регенерации: прямоточная, противоточная, ступенчатая). Продолжительность: 30-60 минут.

4. Отмывка (fast rinse): Подача исходной воды сверху вниз со скоростью 8-12 м³/м²·ч для вымывания остатков регенерационного раствора и продуктов регенерации (CaCl₂, MgCl₂). Продолжительность: 10-20 минут до снижения проводимости < 500 мкСм/см и жёсткости < 0.01 °Ж.

Обменная ёмкость смолы:

• Полная ёмкость (ПОЕ, Total Exchange Capacity): 1.8-2.2 г-экв/л (паспортные данные новой смолы)
• Рабочая ёмкость (РОЕ, Working Exchange Capacity): 1.0-1.6 г-экв/л (зависит от исходной жёсткости, скорости фильтрации, типа регенерации)
• Ёмкость до проскока: 0.8-1.2 г-экв/л (при остаточной жёсткости < 0.01 °Ж)

Факторы, влияющие на ёмкость:

• Жёсткость исходной воды: чем выше, тем раньше истощение верхнего слоя смолы
• Скорость фильтрации: при > 20 м³/м²·ч снижение ёмкости на 10-15% из-за неравномерного насыщения
• Температура: при T < 5°C замедление кинетики обмена, снижение ёмкости на 15-20%
• Концентрация Na⁺ в исходной воде: высокое содержание Na⁺ (> 50 мг/л) снижает движущую силу обмена

Одноколонный (simplex) с таймером:

• Производительность: 0.5-10 м³/ч
• Управление: по времени (программируемый таймер)
• Преимущества: простота, низкая цена (CAPEX -30% vs дуплекс)
• Недостатки: перерыв в подаче на регенерацию 1-2 часа, риск проскока жёсткости при превышении расхода
• Применение: бытовые системы, небольшие котельные с накопительным баком

Одноколонный (simplex) по расходу:

• Производительность: 0.5-10 м³/ч
• Управление: по объёму (водосчётчик)
• Преимущества: точная регенерация по остаточной ёмкости, экономия соли 15-20%
• Недостатки: перерыв в подаче на регенерацию 1-2 часа
• Применение: коммерческие объекты, пищевые производства (стабильный расход)

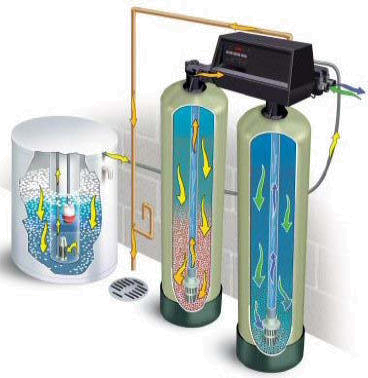

Дуплексный (twin):

• Производительность: 1-50 м³/ч
• Управление: автоматическое переключение колонн
• Преимущества: непрерывная подача умягчённой воды, одна колонна работает, другая на регенерации
• Недостатки: CAPEX выше на 50-70% vs одноколонный, требует больше места
• Применение: котельные, оборотное охлаждение, круглосуточное производство

Мультиколонный (3+ колонны):

• Производительность: 20-200 м³/ч
• Управление: каскадное переключение, PLC-контроллер
• Преимущества: высокая надёжность, резервирование, оптимизация регенерации (1 колонна на регенерации, остальные работают)
• Недостатки: высокий CAPEX, сложная автоматика, требует квалифицированного обслуживания
• Применение: крупные энергетические котельные (> 50 т/ч пара), химические производства

Противоточный умягчитель:

• Производительность: 2-30 м³/ч
• Управление: регенерация снизу вверх, фильтрация сверху вниз
• Преимущества: экономия соли 40-50% (150 г/г-экв vs 250-300 г/г-экв), повышение рабочей ёмкости на 30%
• Недостатки: сложная конструкция, высокие требования к водораспределению, CAPEX +20-30%
• Применение: объекты с высокими расходами соли (морская вода, TDS > 3000 мг/л)

Катионная смола служит 5-8 лет при правильной эксплуатации. Ранний выход из строя (2-4 года) происходит из-за:

1. Отравление смолы железом:

• Причина: Fe²⁺ (растворённое железо) окисляется до Fe³⁺ внутри смолы при контакте с кислородом, образуя нерастворимые Fe(OH)₃ (красно-коричневые отложения)
• Признаки: рост проскока жёсткости с 0.01 °Ж до 0.1-0.5 °Ж за 3-6 месяцев, снижение рабочей ёмкости на 30-50%, изменение цвета смолы (янтарный → коричневый)
• Последствия: необратимая блокировка обменных центров, требуется замена смолы (стоимость 80-150 тыс руб на 1 м³ смолы)
• Предупреждение: обезжелезивание до содержания Fe < 0.3 мг/л, периодическая регенерация 3-5% раствором HCl (соляная кислота)

2. Механическое разрушение гранул:

• Причина: высокая скорость взрыхления (> 8 м³/м²·ч), гидроудары при резком открытии клапанов, истирание об опорно-распределительную систему
• Признаки: появление мелких частиц смолы (< 0.3 мм) в умягчённой воде, рост перепада давления через слой на 0.5-1 бар
• Последствия: снижение активного объёма смолы на 10-20% за 2-3 года, вынос мелких частиц в котёл/теплообменник
• Предупреждение: контроль скорости взрыхления (4-6 м³/м²·ч), плавное открытие клапанов (5-10 секунд), удаление мелкой фракции (декантация)

3. Осмотическое набухание и усадка:

• Причина: циклические переходы Na-форма (набухание +8-10% объёма) → Ca/Mg-форма (усадка) → Na-форма (набухание)
• Признаки: уплотнение верхнего слоя смолы, образование каналов (channeling), неравномерное распределение потока
• Последствия: проскок жёсткости в отдельных зонах, снижение эффективной ёмкости на 20-30%
• Предупреждение: взрыхление после каждой регенерации (5-10 минут), контроль высоты слоя (должна быть стабильной ±5%)

4. Биообрастание смолы:

• Причина: рост бактерий и биоплёнки в периоды простоя (> 72 часов без регенерации), органика в исходной воде (> 3 мг/л TOC, Total Organic Carbon)
• Признаки: неприятный запах (сероводород H₂S от анаэробных бактерий), проскок жёсткости, рост ΔP
• Последствия: блокировка пор смолы, снижение кинетики обмена, необходимость санитарной обработки
• Предупреждение: регенерация не реже 1 раза в 7 дней даже при низком расходе, санитарная обработка 0.5-1% раствором NaOCl (гипохлорит натрия) 1-2 раза в год

Котельные низкого давления (< 20 бар):

• Жёсткость исходная: 3-10 °Ж → Жёсткость умягчённая: < 0.02 °Ж
• Производительность: 5-50 м³/ч
• Тип системы: дуплексный умягчитель с автоматикой
• CAPEX: 1.5-3 млн руб

Котельные среднего давления (20-40 бар):

• Жёсткость исходная: 3-8 °Ж → Жёсткость умягчённая: < 0.01 °Ж
• Производительность: 10-100 м³/ч
• Тип системы: мультиколонный + дегазатор CO₂
• CAPEX: 3-8 млн руб

Оборотное охлаждение (подпитка градирни):

• Жёсткость исходная: 3-8 °Ж → Жёсткость умягчённая: < 0.5-1 °Ж
• Производительность: 5-30 м³/ч (5-10% циркуляции)
• Тип системы: боковой поток (slip-stream), одноколонный
• CAPEX: 0.8-2 млн руб

Пищевая промышленность (технологическая вода):

• Жёсткость исходная: 3-10 °Ж → Жёсткость умягчённая: < 0.05 °Ж
• Производительность: 2-20 м³/ч
• Тип системы: дуплексный + мембранная фильтрация 5 мкм
• CAPEX: 1.2-3.5 млн руб

Коммерческие прачечные:

• Жёсткость исходная: 5-12 °Ж → Жёсткость умягчённая: < 0.1 °Ж
• Производительность: 1-10 м³/ч
• Тип системы: одноколонный по расходу
• CAPEX: 0.3-1.2 млн руб

Бытовые системы (коттеджи, дома):

• Жёсткость исходная: 3-10 °Ж → Жёсткость умягчённая: < 0.1 °Ж
• Производительность: 0.5-3 м³/ч
• Тип системы: одноколонный с таймером, кабинетный
• CAPEX: 0.05-0.3 млн руб

Предподготовка для RO (обратный осмос):

• Жёсткость исходная: 3-8 °Ж → Жёсткость умягчённая: < 0.5 °Ж
• Производительность: 5-50 м³/ч
• Тип системы: дуплексный + антискалант (альтернатива умягчению)
• CAPEX: 1.5-4 млн руб

Одноколонный с таймером:

• Производительность: 1-5 м³/ч
• CAPEX (капитальные затраты): 0.3-0.8 млн руб
• OPEX (операционные расходы): 3-6 руб/м³ (соль)
• Окупаемость: 1-2 года vs полифосфаты
• Альтернатива: полифосфаты (CAPEX ниже, но не удаляют жёсткость, только связывают)

Дуплексный прямоточный:

• Производительность: 5-20 м³/ч
• CAPEX: 1.5-3.5 млн руб
• OPEX: 4-8 руб/м³ (соль + электроэнергия)
• Окупаемость: 2-3 года vs RO
• Альтернатива: RO (CAPEX выше, OPEX 15-30 руб/м³, но удаляет все соли)

Дуплексный противоточный:

• Производительность: 5-20 м³/ч
• CAPEX: 2-4 млн руб
• OPEX: 2-4 руб/м³ (экономия соли 40-50%)
• Окупаемость: 3-4 года vs прямоточный
• Альтернатива: прямоточный (CAPEX ниже, но OPEX выше)

Мультиколонный (3 колонны):

• Производительность: 20-100 м³/ч
• CAPEX: 4-10 млн руб
• OPEX: 3-6 руб/м³ (оптимизация регенерации)
• Окупаемость: 2-4 года vs известкование
• Альтернатива: известкование Ca(OH)₂ (CAPEX 5-8 млн, OPEX 8-15 руб/м³, шлам требует утилизации)

Бытовой кабинетный:

• Производительность: 0.5-1.5 м³/ч
• CAPEX: 0.05-0.15 млн руб
• OPEX: 10-20 руб/м³ (таблетированная соль)
• Альтернатива: картриджные фильтры с полифосфатами (не удаляют жёсткость, срок 3-6 месяцев)

*CAPEX (капитальные затраты) включают: корпуса фильтров (FRP, стеклопластик или сталь с эпоксидным покрытием), катионную смолу (80-150 тыс руб/м³), управляющие клапаны (многопозиционные Clack, Fleck, Runxin: 30-80 тыс руб/клапан), солевые баки (100-500 литров), трубопроводную обвязку, автоматику, монтаж.

**OPEX (операционные расходы) включают: таблетированную соль NaCl (12-18 руб/кг, расход 150-300 г на 1 г-экв ёмкости → 0.15-0.3 кг на 1 м³ умягчённой воды при жёсткости 5 °Ж), электроэнергию (0.05-0.1 кВт·ч/м³ на насосы и клапаны), сброс регенерата (CaCl₂, MgCl₂, непрореагировавший NaCl → 3-5% от объёма умягчённой воды → доочистка перед сбросом или подключение к канализации), сервисное обслуживание (замена уплотнений, калибровка водосчётчиков: 20-50 тыс руб/год).

Окупаемость рассчитывается относительно:

• Альтернативных технологий (полифосфаты не удаляют жёсткость, только связывают; RO дороже в CAPEX и OPEX)
• Экономии на предотвращении накипи: чистка теплообменника котла 300-500 тыс руб/событие, простой 3-5 дней
• Снижения расхода моющих средств в пищевом производстве/прачечных: экономия 30-50% (20-40 руб/м³)
• Продления срока службы оборудования: котлы, теплообменники служат 15-20 лет вместо 5-8 лет при жёсткой воде

Расчёт объёма катионита:

• Формула: V = (Q × Ж × T) / ЁМК, где V — объём смолы (л), Q — расход (м³/ч), Ж — жёсткость (г-экв/м³), T — время работы до регенерации (ч), ЁМК — рабочая ёмкость (г-экв/л)
• Пример: Q = 5 м³/ч, Ж = 5 °Ж = 5 мг-экв/л = 5 г-экв/м³, T = 24 ч, ЁМК = 1.2 г-экв/л → V = (5 × 5 × 24) / 1.2 = 500 литров
• Запас по объёму: +20-30% для компенсации деградации смолы и неравномерности насыщения

Выбор типа регенерации:

• Прямоточная (cocurrent): регенерация сверху вниз (по ходу фильтрации), расход соли 250-300 г/г-экв, простая конструкция, применяется в 90% установок
• Противоточная (countercurrent): регенерация снизу вверх (против хода фильтрации), расход соли 150-200 г/г-экв (экономия 40-50%), требует специального распределения потока
• Ступенчатая (staged): регенерация в несколько стадий с разной концентрацией NaCl (1-я стадия 4%, 2-я стадия 10%), экономия соли 30-40%, усложнение автоматики

Контроль качества умягчённой воды:

• Онлайн-мониторинг: жёсткость (титрование или кондуктометрия), проводимость (должна снижаться на 10-20% после умягчения)
• Лабораторный контроль: 1 раз в неделю — жёсткость общая, Ca, Mg, Na (рост Na⁺ на 46 мг/л на каждый удалённый 1 °Ж)
• Критерий начала регенерации: жёсткость > 0.02-0.05 °Ж (для котлов) или > 0.1-0.5 °Ж (для охлаждения, пищевых производств)

Типичные ошибки проектирования:

• Недооценка пикового расхода (умягчитель работает на пределе, проскок жёсткости)
• Отсутствие предподготовки при Fe > 0.3 мг/л (отравление смолы за 6-12 месяцев)
• Завышение скорости фильтрации > 25 м³/м²·ч (снижение ёмкости, неравномерное насыщение)
• Регенерация только по таймеру без контроля жёсткости (перерасход соли или проскок жёсткости)
• Отсутствие взрыхления перед регенерацией (уплотнение смолы, каналообразование, снижение эффективности регенерации на 20-30%)

1. Известкование (реагентное осаждение):

• Принцип: добавление Ca(OH)₂ (гашёная известь) и Na₂CO₃ (кальцинированная сода) для осаждения CaCO₃ и Mg(OH)₂
• Реакции: Ca(HCO₃)₂ + Ca(OH)₂ → 2CaCO₃↓ + 2H₂O; MgCl₂ + Ca(OH)₂ → Mg(OH)₂↓ + CaCl₂
• Снижение жёсткости: с 8-15 °Ж до 2-4 °Ж (карбонатная жёсткость удаляется полностью, некарбонатная частично)
• Применение: крупные котельные (> 100 т/ч пара), водоканалы, тепловые электростанции
• CAPEX: 5-12 млн руб на 50-200 м³/ч; OPEX: 8-15 руб/м³ (известь, сода, флокулянты, утилизация шлама)
• Недостатки: образование шлама (3-5% от объёма), необходимость осветлителей/отстойников, сложная автоматика

2. Нанофильтрация (NF):

• Принцип: мембранная фильтрация с размером пор 0.001 мкм, задерживает 50-90% солей (в зависимости от валентности)
• Селективность: Ca²⁺, Mg²⁺ — 80-95%; Na⁺, Cl⁻ — 30-60% (частичная деминерализация)
• Давление: 5-15 бар (ниже, чем RO на 30-50%)
• Применение: умягчение + частичное опреснение, удаление органики (молекулы > 300 Да)
• CAPEX: 2.5-5 млн руб на 10 м³/ч; OPEX: 12-25 руб/м³
• Преимущества: не требует реагентов, компактность, автоматизация
• Недостатки: образование концентрата (20-30% от расхода), чувствительность мембран к загрязнению

3. Электродиализ (ED):

• Принцип: разделение ионов в электрическом поле через ионоселективные мембраны
• Селективность: удаление всех ионов (Ca²⁺, Mg²⁺, Na⁺, Cl⁻), контролируемая степень обессоливания
• Применение: умягчение + деминерализация, обработка солоноватых вод TDS 1000-5000 мг/л
• CAPEX: 4-8 млн руб на 10 м³/ч; OPEX: 20-40 руб/м³ (электроэнергия 1.5-3 кВт·ч/м³)
• Преимущества: регулируемая жёсткость на выходе, отсутствие реагентов
• Недостатки: высокое энергопотребление, сложность обслуживания мембранного стека

4. Полифосфаты (связывание жёсткости):

• Принцип: дозирование полифосфатов (Na₃PO₄, Na₅P₃O₁₀) 2-5 мг/л для образования комплексов с Ca²⁺, Mg²⁺ (не удаляют жёсткость, а предотвращают кристаллизацию CaCO₃)
• Применение: системы ГВС (горячее водоснабжение), бытовые стиральные машины, защита от накипи в теплообменниках
• CAPEX: 50-200 тыс руб (дозирующий насос + бак для реагента); OPEX: 5-15 руб/м³
• Недостатки: не подходит для котлов (разложение полифосфатов при T > 70°C → выделение ортофосфатов → отложения), не снижают жёсткость воды
