Питательная вода котлов
Системы подготовки питательной воды производительностью 1-500 т/ч. Проектирование под ключ с гарантией параметров. Консультация инженера: +7 (989) 122-83-08
Качество питательной воды — критический фактор надёжности котельной установки. Отложения солей жёсткости снижают теплопередачу на 20-30% и ведут к перегреву металла. Коррозионное воздействие растворённого кислорода сокращает срок службы труб с 15-20 до 3-5 лет. Питательная вода — смесь конденсата и подпиточной воды, подаваемая в паровой котёл.
Требования к качеству питательной воды
Нормативы зависят от рабочего давления пара. Чем выше давление, тем жёстче требования к чистоте воды.
| Давление пара, бар | TDS, мг/л | Жёсткость, °Ж | SiO₂, мг/л | O₂, мкг/л | pH |
|---|---|---|---|---|---|
| < 20 | < 50 | < 0.02 | < 2 | < 50 | 9.0-9.5 |
| 20-40 | < 10 | < 0.01 | < 1 | < 20 | 9.0-9.2 |
| > 40 | < 5 | < 0.005 | < 0.5 | < 10 | 8.8-9.2 |
| > 100 | < 1 | < 0.002 | < 0.2 | < 5 | 8.5-9.0 |
Для котлов высокого давления (> 40 бар) требуется ультрачистая вода с электропроводностью < 0.2 мкСм/см (25°C).
Схема подготовки питательной воды котла
Критично: превышение жёсткости > 0.02 °Ж ведёт к образованию 1 мм накипи за 1000 часов работы. Снижение теплопередачи на 20-30%, риск аварийной остановки из-за перегрева металла. Слой накипи 1 мм увеличивает расход топлива на 8-10%.
Контроль растворённого кислорода
Растворённый кислород — основная причина коррозии питательного тракта, экономайзеров и котельных труб. Скорость коррозии углеродистой стали при 150°C:
- 10 мкг/л O₂ → 0.1 мм/год
- 50 мкг/л O₂ → 0.5 мм/год
- 200 мкг/л O₂ → 2 мм/год (через 5 лет — сквозная коррозия трубы DN50)
Деаэрация обязательна для котлов > 10 бар. Типовые решения:
Термическая деаэрация (95-98% удаления O₂):
- Атмосферный деаэратор (давление 0.12 МПа, температура 104°C)
- Деаэратор повышенного давления (0.6 МПа, 158°C)
Химическое связывание остатков:
- Гидразин N₂H₄ (запрещён в пищевой промышленности)
- Сульфит натрия Na₂SO₃ (1 мг Na₂SO₃ связывает 0.125 мг O₂)
- Органические поглотители (карбогидразид, эриторбат натрия)

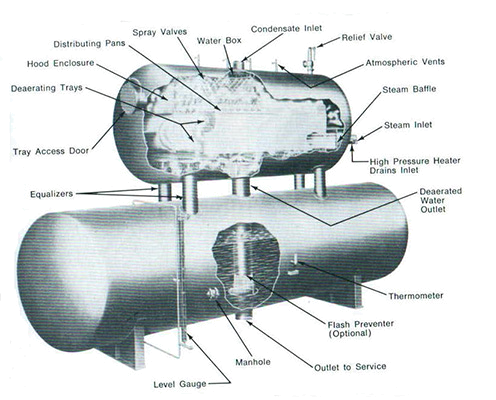

Процесс деаэрации воды
Экономия на деаэрации ведёт к замене труб экономайзера через 3-5 лет вместо 15-20 лет проектного срока. CAPEX деаэратора (1.5-3 млн руб на 10 т/ч) окупается за 2-3 года только на экономии внеплановых ремонтов (стоимость замены труб экономайзера 5-8 млн руб).
Выбор технологической схемы водоподготовки
Критерии выбора: рабочее давление котла, качество исходной воды, требования к пермеату, энергетические ограничения, бюджет CAPEX/OPEX.
Котлы низкого давления (< 20 бар): Na-катионирование + термическая деаэрация
- CAPEX: 1.5-2 млн руб на 10 т/ч
- OPEX: 15-25 руб/м³ (реагенты + электроэнергия)
- Применение: промышленные котлы, отопительные котельные
Котлы среднего давления (20-40 бар): Обратный осмос + дегазация CO₂ + деаэрация O₂
- CAPEX: 3-5 млн руб на 10 т/ч
- OPEX: 25-40 руб/м³
- Применение: энергетические котлы, химические производства
Котлы высокого давления (> 40 бар): RO + дегазация + EDI + деаэратор
- CAPEX: 5-8 млн руб на 10 т/ч
- OPEX: 40-60 руб/м³
- Применение: паротурбинные установки, критические производства
Недоинвестирование в водоподготовку ведёт к внеплановым ремонтам котла стоимостью 10-20 млн руб и простоям производства.
Контроль и мониторинг
Обязательный контроль качества питательной воды:
Онлайн-мониторинг (непрерывно):
- Электропроводность (< 0.2-5 мкСм/см в зависимости от давления)
- pH (8.5-9.5)
- Температура деаэрированной воды (на 5-10°C выше температуры насыщения)
Лабораторный контроль (ежесменно):
- Жёсткость общая
- Содержание железа (< 0.05 мг/л)
- Содержание меди (< 0.01 мг/л)
- Кремний SiO₂
- Фосфаты (если применяется фосфатирование)
- Гидразин или сульфит (остаточная концентрация связующего)
Периодический анализ (раз в неделю):
- Натрий (для котлов > 100 бар: Na < 0.01 мг/л)
- Хлориды (Cl⁻ < 0.5 мг/л)
- Нефтепродукты (< 0.3 мг/л)
Выбор оптимальной схемы водоподготовки требует учёта:
- Специфики производства и режима работы котельной (непрерывный/периодический)
- Качества исходной воды (анализ на 25+ параметров)
- Параметров котла (давление, паропроизводительность, доля возврата конденсата)
- Требований к пермеату согласно ГОСТ 20995-2013 и ПТЭ
- Энергетических ограничений (доступность пара для деаэратора)
- Экономических ограничений (CAPEX, OPEX, срок окупаемости)
Инженеры ВАКО помогут:
- Провести анализ исходной воды и определить требуемые стадии очистки
- Рассчитать производительность оборудования с учётом пиковых нагрузок
- Подготовить ТЭО с расчётом CAPEX/OPEX на 10 лет
- Разработать технологическую схему с гарантией достижения нормативов
- Подобрать оборудование с учётом условий эксплуатации
