Ультрачистая вода
Системы получения ультрачистой воды (UPW) с удельным сопротивлением 18.2 МОм·см. Проектирование для электроники, фармацевтики, энергетики. Консультация: +7 (989) 122-83-08
Ультрачистая вода (UPW, Ultrapure Water) — вода с минимальным содержанием примесей всех типов: ионов, коллоидных частиц, органики, микроорганизмов. Удельное сопротивление достигает теоретического максимума 18.2 МОм·см (мегаом на сантиметр) при 25°C, что соответствует проводимости 0.055 мкСм/см. Применяется там, где даже следовые количества примесей на уровне ppb (parts per billion, миллиардные доли, мкг/л) и ppt (parts per trillion, триллионные доли, нг/л) критичны: производство полупроводников (узлы 3-28 нм), фармацевтика (инъекционные препараты), атомная энергетика (первый контур реактора). Стоимость UPW в 50-200 раз выше обычной очищенной воды (100-300 руб/м³ против 2-5 руб/м³), но для критичных производств, где брак одной партии стоит миллионы рублей, это оправдано.
Классы качества ультрачистой воды
Требования к UPW зависят от применения. Чем меньше технологический узел (для полупроводников) или выше требования регулятора (для фармацевтики), тем жёстче нормативы.
| Параметр | Type III | Type II | Type I | SEMI F63* |
|---|---|---|---|---|
| Сопротивление, МОм·см | > 1 | > 10 | > 18 | > 18.18 |
| TOC**, ppb | < 200 | < 50 | < 5 | < 1 |
| Частицы > 0.2 мкм, шт/мл | — | < 1 | < 0.1 | — |
| Частицы > 20 нм, шт/мл | — | — | — | < 1 |
| Бактерии, КОЕ/мл*** | < 100 | < 10 | < 1 | < 0.1 |
| Силика (SiO₂), ppb | < 500 | < 50 | < 5 | < 0.5 |
| Металлы, ppt**** | — | — | < 100 | < 5 |
*SEMI F63 — стандарт Semiconductor Equipment and Materials International для fab-производств **TOC (Total Organic Carbon) — общий органический углерод ***КОЕ — колониеобразующие единицы ****ppt (parts per trillion) — триллионные доли, 1 ppt = 1 нг/л; ppb (parts per billion) — миллиардные доли, 1 ppb = 1 мкг/л
Type I и SEMI F63 требуют многоступенчатой системы очистки (RO → EDI → UV → UF) и рециркуляционного распределения из PVDF или электрополированной нержавейки 316L.

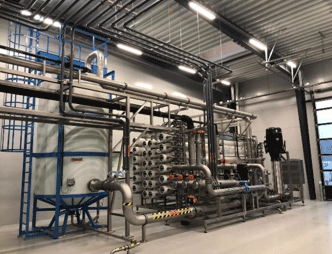

Система обратного осмоса
Технологическая схема получения UPW
Типичная схема включает 5-7 стадий очистки. Каждая стадия удаляет определённый тип примесей.
1. Предподготовка (удаление грубых примесей):
- Коагуляция + осветление (мутность < 1 NTU)
- Механическая фильтрация 5-10 мкм
- Угольный фильтр (хлор, органика)
2. Первичная деминерализация (удаление 95-99% солей):
- RO (Reverse Osmosis, обратный осмос) 1 ступень, давление 10-15 бар
- На выходе: TDS (общее солесодержание) 5-20 мг/л, проводимость 10-40 мкСм/см
- Удельное сопротивление: 0.025-0.1 МОм·см
3. Вторичная деминерализация (удаление остаточных ионов):
- RO 2 ступень (низкое давление 5-8 бар) или
- EDI (Electrodeionization, электродеионизация) — непрерывная регенерация без химикатов
- На выходе: проводимость < 1 мкСм/см, удельное сопротивление > 1 МОм·см
4. Полировка (достижение теоретического максимума):
- Mixed Bed (смешанный слой катионита + анионита) для Type I — периодическая регенерация
- EDI с рециркуляцией для непрерывного производства SEMI F63
- На выходе: 18.0-18.2 МОм·см (проводимость 0.055-0.056 мкСм/см)
5. Удаление органики и частиц:
- УФ-окисление (UV 185 нм) — деструкция органических молекул до CO₂, снижение TOC до < 5 ppb
- УФ-стерилизация (UV 254 нм) — инактивация ДНК микроорганизмов, снижение КОЕ до < 1/мл
- UF (Ultrafiltration, ультрафильтрация) 10-20 кДа (kiloDalton, размер пор ~2-5 нм) — удаление коллоидов, пирогенов, эндотоксинов
6. Распределение (поддержание качества в петле):
- Рециркуляционная петля из PVDF (поливинилиденфторид) или электрополированной нержавеющей стали 316L (шероховатость Ra < 0.4 мкм)
- Скорость потока 1-3 м/с (турбулентный режим, предотвращение застоя и биообрастания)
- Точки использования (point-of-use) с финишными фильтрами 0.1-0.2 мкм
- Рециркуляция 24/7 — отбор воды не останавливает циркуляцию
Электродеионизация (EDI)
Поглощение CO₂ из воздуха (карбонизация): Ультрачистая вода не имеет буферной ёмкости и мгновенно поглощает CO₂ из атмосферы. Реакция: CO₂ + H₂O → H₂CO₃ → H⁺ + HCO₃⁻ (карбонат-ионы — проводящие). Удельное сопротивление падает с 18.2 МОм·см до 1-2 МОм·см за 10-30 секунд контакта с воздухом. Открытый накопительный бак или негерметичное соединение → невозможность достижения Type I.
Выщелачивание материалов (leaching): UPW агрессивна как универсальный растворитель. ПВХ выделяет пластификаторы (TOC +50-100 ppb за час). Латунные фитинги выщелачивают Cu и Zn (до 10-50 ppb за сутки). Силиконовые уплотнения выделяют Si (до 5-20 ppb за неделю). Допустимы только PVDF, PP (полипропилен), PFA (перфторалкокси), PTFE (тефлон), электрополированная сталь 316L (Ra < 0.4 мкм).
Биообрастание в застойных зонах: Бактерии образуют биоплёнку в мёртвых зонах (тупиковых отводах, клапанах) за 24-48 часов. Биоплёнка выделяет полисахариды (TOC +10-50 ppb), эндотоксины (критично для WFI), отрывающиеся фрагменты загрязняют систему. Рост ускоряется при температуре > 25°C и застое > 30 минут. Решение: турбулентная рециркуляция 24/7 (скорость 1-3 м/с), горячая санитизация 80-85°C раз в неделю (для фармацевтики).
Применения ультрачистой воды
Полупроводниковая промышленность:
- Промывка вейферов между технологическими операциями (~200 промывок на полный цикл изготовления)
- Расход: 2000-4000 литров UPW на обработку одного 300 мм вейфера (5-15 литров на один кристалл в зависимости от размера die и количества металлизационных слоёв)
- Fab на 300 мм вейферы потребляет 10-20 млн литров/день (с учётом рециркуляции 70-80%)
- Требования SEMI F63: частицы > 20 нм < 1/мл, металлы < 5 ppt каждый
Фармацевтика (WFI — Water For Injection, вода для инъекций):
- Приготовление инъекционных препаратов (растворы для внутривенного введения)
- Промывка оборудования и контейнеров (предотвращение перекрёстного загрязнения)
- Требования фармакопей USP (United States Pharmacopeia), EP (European Pharmacopoeia): эндотоксины < 0.25 EU/мл (endotoxin units), TOC < 500 ppb, электропроводность < 1.3 мкСм/см (при 25°C)
Атомная энергетика:
- Первый контур реактора
- Бассейн выдержки топлива
- Требования: проводимость < 0.1 мкСм/см, хлориды < 0.1 ppb
Лаборатории аналитической химии:
- ВЭЖХ (высокоэффективная жидкостная хроматография), масс-спектрометрия ICP-MS, ПЦР (полимеразная цепная реакция)
- Приготовление стандартных растворов и реагентов (следовые количества примесей искажают результаты)
- Type I (18.2 МОм·см) для критичных анализов на уровне ppb-ppt
CAPEX (капитальные затраты) системы UPW производительностью 10 м³/ч:
- Type I (лаборатории): 15-25 млн руб (RO → EDI → UV → Mixed Bed)
- SEMI F63 (полупроводники): 25-40 млн руб (двойной RO → EDI → UV 185+254 нм → UF 10 кДа → рециркуляционная петля PVDF)
- WFI (фармацевтика): 20-35 млн руб (RO → многоколонный дистиллятор или RO → EDI с горячей санитизацией)
OPEX (операционные расходы):
- Type I: 100-200 руб/м³ (электроэнергия 2-4 кВт·ч/м³, мембраны RO, смолы Mixed Bed, УФ-лампы)
- SEMI F63: 200-400 руб/м³ (высокая степень рециркуляции, частая замена UF-модулей, мониторинг частиц)
- WFI: 150-300 руб/м³ (дистилляция требует 600-800 кВт·ч/м³ пара, или RO+EDI с горячей санитизацией)
Для сравнения: обычная очищенная вода (RO) стоит 2-5 руб/м³. UPW в 50-100 раз дороже!
Оправдано только для критичных применений: брак одной партии полупроводников — миллионы долларов, отзыв фармпрепарата — десятки миллионов рублей + репутационные потери.
Контроль качества UPW
Онлайн-мониторинг критичен — качество UPW меняется за секунды.
Обязательные онлайн-анализаторы (непрерывный мониторинг):
- Удельное сопротивление (резистивиметр) — основной параметр, норма > 18 МОм·см для Type I
- TOC-анализатор (Total Organic Carbon) — для Type I и SEMI F63, норма < 5 ppb (принцип: УФ-окисление + детекция CO₂)
- DO-метр (Dissolved Oxygen, растворённый кислород) — для энергетики, норма < 5 ppb (коррозия металлов)
- Счётчик частиц (Particle Counter) — для полупроводников, норма < 1 частица/мл (размер > 20 нм)
Точки контроля (множественный мониторинг):
- После каждой ступени очистки (диагностика деградации мембран/смол/УФ-ламп)
- Перед накопительным баком (контроль качества продукта)
- В рециркуляционной петле, точка возврата (контроль биообрастания, выщелачивания)
- На точках использования Point-of-Use (финальная верификация)
Периодический лабораторный контроль:
- Микробиология (посев на среды): 1 раз в неделю, норма < 1 КОЕ/мл для Type I
- Металлы методом ICP-MS (Inductively Coupled Plasma Mass Spectrometry): 1 раз в месяц, контроль Na, K, Ca, Fe, Cu, Zn < 100 ppt
- Эндотоксины LAL-тест (Limulus Amebocyte Lysate): для WFI ежедневно, норма < 0.25 EU/мл
Недооценка качества исходной воды — коллоиды и органика быстро засоряют RO мембраны, требуется UF предподготовка. Неправильные материалы распределения — оцинковка, ПВХ, латунь выщелачиваются, загрязняя воду. Застойные зоны в трубопроводах — рост бактерий за 24-48 часов. Недостаточная рециркуляция — градиент качества в петле. Отсутствие УФ 185 нм — накопление органики.
Проектирование UPW системы требует глубокой экспертизы:
- Анализ исходной воды на 30+ параметров включая TOC, силику, металлы
- Определение класса качества под конкретное применение
- Выбор технологии деионизации: EDI vs Mixed Bed
- Расчёт системы распределения (CFD-моделирование потоков)
- Подбор материалов и арматуры
- Разработка системы мониторинга и автоматики
- Валидация (для фармацевтики — IQ/OQ/PQ)
Инженеры ВАКО имеют опыт проектирования UPW систем для:
- Лабораторий (Type I, 0.5-5 м³/ч)
- Фармацевтических производств (WFI, 2-20 м³/ч)
- Энергетических объектов (подпитка контура, 5-50 м³/ч)
