Вода для полупроводников

Стандарт SEMI F63 (Semiconductor Equipment and Materials International) обновляется каждые 2-3 года вслед за уменьшением топологических норм. Для производства чипов 7 нм и менее требования ужесточаются на порядки.

Таблица параметров SEMI F63 (актуализация 2022):

Для сравнения: питьевая вода vs UPW:

• Питьевая вода по СанПиН: общая минерализация ≤ 1000 мг/л, резистивность ~0.002 МОм·см
• UPW для fab: общая минерализация < 0.001 мг/л (в 1 млн раз чище), резистивность 18.2 МОм·см (в 9000 раз выше)

Удельное сопротивление (18.2 МОм·см): Отражает суммарное содержание ионов. Отклонение на 0.5 МОм·см означает появление ~10 ppb ионных загрязнений. В процессе плазмохимического травления ионы металлов (Na⁺, K⁺) встраиваются в кристаллическую решётку кремния, создавая ловушки носителей заряда → увеличивается ток утечки транзисторов → чип не проходит тестирование.

TOC < 1 ppb (органический углерод): Органические молекулы (спирты, углеводороды, пластификаторы) адсорбируются на поверхности вейфера, создавая «маску» при литографии. Результат: дефекты рисунка, короткие замыкания между проводниками. В процессе Chemical Mechanical Polishing (CMP) органика вызывает неравномерное травление → ступеньки высотой > 5 нм → отказ многослойной металлизации.

Частицы > 20 нм < 1/мл: Каждая частица на вейфере — потенциальный дефект. Для топологии 7 нм одна частица 50 нм перекрывает 7 транзисторов. Fab на 40 000 вейферов/месяц при выходе годных 95% теряет 2000 вейферов из-за частиц → убыток ~10 млн долларов/месяц (стоимость 300 мм вейфера с 7 нм чипами ~$5000-7000).

Металлы < 5 ppt: Медь (Cu) — главный враг CMOS-процессов. Cu легко диффундирует в SiO₂, создавая проводящие мостики между транзисторами. Концентрация Cu > 10 ppt снижает пробойное напряжение диэлектрика с 8 МВ/см до 4 МВ/см → массовые отказы через 6-12 месяцев эксплуатации (infant mortality).

Silica < 0.5 ppb: Коллоидная силика осаждается на поверхности RO мембран, снижая водопроницаемость (флюкс) на 20-30% за 3-6 месяцев. В контуре UPW силика в форме Si(OH)₄ медленно полимеризуется при контакте с металлами, образуя гель → засорение финальных UF-фильтров (замена раз в 2-3 недели вместо 6 месяцев, +$50-80k/год OPEX)

Современные fab применяют многобарьерную схему с 12-15 ступенями очистки.

Полная схема производства UPW для полупроводников:

1. Предподготовка (Pre-Treatment):

   • Механическая фильтрация 5-20 мкм → удаление песка, ржавчины
   • Дозирование коагулянта (полиалюминия хлорид 5-10 мг/л) → агрегация коллоидов
   • Фильтрация на песчаных фильтрах → удаление мутности до < 1 NTU
   • Дозирование антискаланта (полиакрилаты 2-5 мг/л) → защита RO от осадков CaCO₃, CaSO₄

2. Первичная деминерализация (Primary Purification):

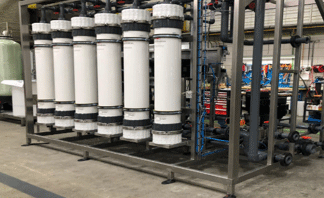

   • Ультрафильтрация UF 0.01-0.05 мкм → удаление коллоидов, бактерий (SDI < 3 для RO)

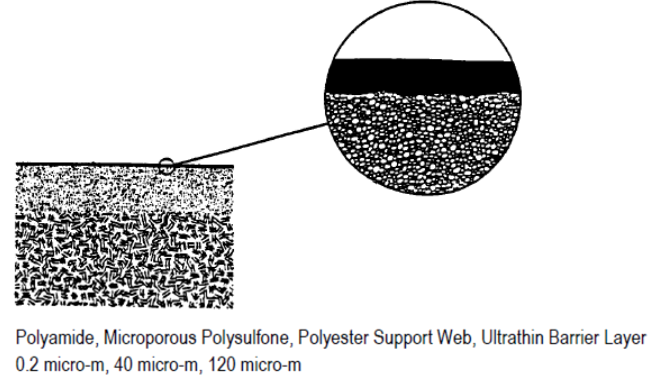

   • Двухступенчатый обратный осмос 2-pass RO → rejection 99.5-99.8% солей, органики, силики
   • Промежуточный бак с азотным blanket → хранение RO-пермеата без контакта с CO₂

3. Финишная деионизация (Polishing):

   • Электродеионизация EDI → удаление остаточных ионов, резистивность > 18 МОм·см
   • УФ 185 нм (15-40 мДж/см²) → фотоокисление органики (TOC ↓ с 5-10 ppb до < 1 ppb)
   • Дегазирующая мембрана → удаление растворённого O₂ до < 5 ppb, CO₂ < 1 ppb

4. Финальная фильтрация (Final Filtration):

   • Ультрафильтрация Point-of-Use 0.01 мкм → удаление частиц, бактерий (< 0.1 CFU/мл)
   • УФ 254 нм (30-60 мДж/см²) → инактивация бактерий, разрушение эндотоксинов

5. Распределение (Distribution Loop):

   • Рециркуляционная петля из PFA/PVDF труб Ø 50-150 мм → скорость 1-2 м/с (турбулентность, нет застоя)
   • Насосы с магнитными муфтами (без сальников, без утечек смазки) → расход 50-200 м³/ч
   • Онлайн-мониторинг в 15-30 точках: резистивиметры, TOC, O₂, частицы, температура
   • Point-of-Use финальные фильтры 0.003-0.01 мкм перед каждым станком

Критичные параметры проектирования:

• Dead legs (тупиковые отводы) < 6D (6 диаметров трубы) — застой воды > 2 минут → рост бактерий
• Скорость в петле 1-2 м/с — турбулентность смывает биоплёнку, предотвращает осаждение частиц
• Температура 20-25°C — выше 28°C ускоряется рост бактерий, ниже 18°C падает флюкс EDI на 30%
• Время оборота петли < 10 минут — минимизация деградации качества воды

Водопотребление fab:

• Fab на 300 мм вейферы, 40 000 вейферов/месяц: потребление 10-20 млн л/сутки UPW (120-230 л/сек)
• На 1 готовый чип расходуется ~30 л UPW: 80% уходит на промывку после литографии и плазмохимического травления, 15% на CMP, 5% на чистку оборудования
• Себестоимость UPW: 0.5-1.2 $/м³ (OPEX: электроэнергия 0.2-0.4 $/м³, реагенты 0.1-0.2 $/м³, замена мембран/смол 0.15-0.3 $/м³, персонал 0.05-0.15 $/м³)
• Общий расход воды fab: 10-20 млн л/сутки UPW = $5 000-24 000/сутки = $1.8-8.7 млн/год только на UPW

Рециклинг — критичная необходимость: Современные fab возвращают в производство 85-92% UPW через многоступенчатый рециклинг:

• Сток с низким загрязнением (промывка вейферов после литографии): TOC 20-50 ppb, проводимость 5-15 мкСм/см → возврат через UF + RO + EDI → UPW
• Сток со средним загрязнением (CMP slurry, химическая очистка): TOC 100-500 ppb, взвесь 50-200 мг/л → коагуляция + UF + RO → Pre-Treatment исходной воды
• Концентрат RO: TDS 2000-5000 мг/л → кристаллизация солей или сброс в канализацию

CAPEX рециклинга для fab 40k вейферов/месяц:

• Система рециклинга 8 000-15 000 м³/сутки: 15-30 млн долларов
• Снижение расхода свежей воды с 18 000 до 2 500 м³/сутки (-86%)
• Экономия: 15 500 м³/сутки × 0.8 $/м³ = $12 400/сутки = $4.5 млн/год
• Окупаемость: 3.3-6.6 лет (без учёта роста тарифов на воду и углеродных налогов)

Для fab в регионах с дефицитом воды (Тайвань, Аризона, Израиль) рециклинг — не опция, а требование регуляторов: лицензия на водозабор выдаётся только при рециклинге > 85%.
