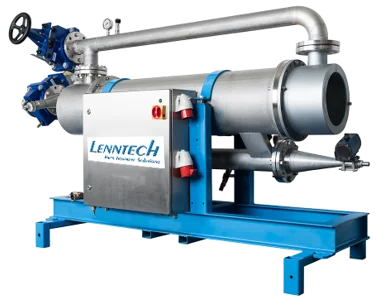

Микрофильтрация (MF)

Микрофильтрационные мембраны характеризуются размером пор 0.1-10 мкм. Наиболее распространены мембраны 0.1, 0.2, 0.45 и 1.0 мкм. Выбор размера пор определяется задачей: 0.1-0.2 мкм для стерильной фильтрации и удаления бактерий, 0.45 мкм для осветления и предподготовки RO, 1.0-5.0 мкм для грубой очистки и сепарации суспензий.

Механизм разделения — ситовый (Size Exclusion — отсечение по размеру). Частицы крупнее пор задерживаются на поверхности или внутри пористой структуры мембраны. В отличие от ультрафильтрации, где разделение основано на молекулярной массе (MWCO — Molecular Weight Cut-Off, отсечка по молекулярной массе), MF оперирует геометрическим размером частиц.

Селективность MF-мембран составляет более 99.99% для бактерий (Log Reduction Value, LRV — логарифм снижения концентрации = 4-6), более 99% для частиц крупнее 0.5 мкм. Вирусы (20-300 нм) и растворённые вещества проходят через мембрану свободно. Для удаления вирусов требуется ультрафильтрация (UF) с порами 0.01-0.02 мкм.

PVDF (Polyvinylidene Fluoride — поливинилиденфторид) — наиболее распространённый материал MF-мембран. Химическая стойкость к pH 1-13, хлору до 5000 ppm·ч, температуре до 40°C в непрерывном режиме. Гидрофильно модифицированный PVDF снижает fouling (загрязнение мембран) на 30-50% по сравнению с немодифицированным. Срок службы: 5-10 лет. Производители: Memcor (SUEZ), ZeeWeed (Veolia), Pall.

PP (Polypropylene — полипропилен) — экономичный материал для менее агрессивных сред. Стойкость к pH 2-12, температуре до 60°C. Химическая устойчивость к кислотам и щелочам, но ограниченная стойкость к окислителям. Гидрофобный характер требует предварительного смачивания. Применение: грубая фильтрация, картриджные фильтры, пищевая промышленность.

PES (Polyethersulfone — полиэфирсульфон) — материал с высокой термостойкостью до 80°C. Широко используется в биотехнологии и фармацевтике для стерильной фильтрации. Узкое распределение пор обеспечивает предсказуемую селективность.

Керамические мембраны (Al₂O₃, TiO₂, ZrO₂) обеспечивают исключительную стойкость: pH 0-14, температура до 150°C, устойчивость к агрессивным химикатам и органическим растворителям. Срок службы: 15-25 лет. Капитальные затраты в 3-5 раз выше полимерных мембран, но операционные затраты ниже благодаря агрессивным режимам мойки и длительному сроку службы. Применение: молочная промышленность, нефтепереработка, фармацевтика, высокотемпературные процессы.

Hollow Fiber (полые волокна) — доминирующая конфигурация в водоподготовке. Тысячи полых волокон диаметром 0.5-2.0 мм собраны в модуль диаметром 100-300 мм. Площадь мембраны: 20-80 м² на модуль. Удельная площадь: 500-1500 м²/м³ объёма модуля — в 5-10 раз выше, чем у плоских мембран. Режимы работы: outside-in (вода снаружи внутрь волокна) или inside-out (вода изнутри наружу). Преимущество outside-in: высокая грязеёмкость, эффективная обратная промывка. Производители: Pall, Memcor, ZeeWeed, Toray.

Flat Sheet (плоские мембраны) используются в погружных системах (Submerged MBR — погружные мембранные биореакторы) и кассетных модулях. Площадь мембраны: 10-30 м² на кассету. Преимущества: простота замены отдельных листов, визуальный контроль загрязнения. Недостатки: меньшая удельная площадь 100-300 м²/м³, выше стоимость на м² мембраны.

Трубчатые мембраны (Tubular) имеют диаметр труб 5-25 мм, что позволяет обрабатывать высоковязкие жидкости и суспензии с содержанием взвесей до 5-10%. Применение: концентрирование суспензий, молочная промышленность, масло-водяные эмульсии. Удельная площадь низкая — 50-150 м²/м³, но устойчивость к засорению максимальная.

Спиральные модули (Spiral Wound) для MF применяются редко из-за сложности обратной промывки. Преимущественно используются для NF и RO, где backwash не требуется.

Dead-end (тупиковая фильтрация) — весь поток воды проходит через мембрану перпендикулярно. Recovery (извлечение пермеата) составляет 95-99%. Осадок накапливается на поверхности мембраны, образуя слой cake (осадок, кек). Толщина кека растёт со временем, увеличивая сопротивление потоку. Периодическая обратная промывка (backwash) каждые 15-60 минут удаляет осадок. Режим оптимален для вод с низкой мутностью менее 10-20 NTU и взвесями менее 20-50 мг/л.

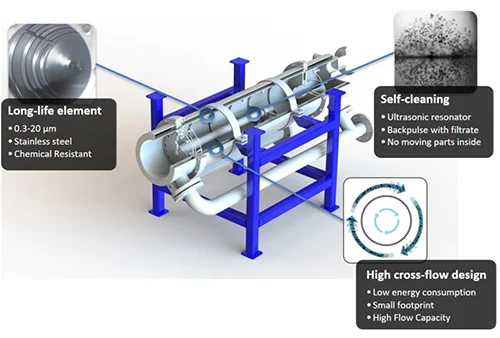

Crossflow (тангенциальная, перекрёстная фильтрация) — основной поток движется параллельно мембране, создавая сдвиговое напряжение (Shear Stress — касательное напряжение) на поверхности. Скорость потока вдоль мембраны: 0.5-3 м/с. Сдвиговое усилие предотвращает накопление осадка, поддерживая стабильный flux (поток через мембрану). Recovery ниже: 70-90%, остальное — концентрат с накопленными загрязнениями.

Crossflow применяется для загрязнённых вод с мутностью более 50 NTU, промышленных стоков, суспензий. Энергопотребление выше на 30-50% из-за рециркуляции. Современные системы используют гибридный режим: dead-end с переключением на crossflow при высоком TMP (трансмембранное давление) или в периоды пиковой нагрузки.

TMP (Transmembrane Pressure — трансмембранное давление) — движущая сила процесса фильтрации. Рассчитывается как TMP = (P_inlet + P_outlet)/2 - P_permeate, где P_inlet — давление на входе в модуль, P_outlet — на выходе концентрата, P_permeate — давление пермеата. Для MF типичный TMP: 0.1-1.0 бар. Критический TMP (при котором необратимый fouling резко возрастает): 0.3-0.8 бар в зависимости от мембраны и качества воды.

Flux (J) — удельная производительность мембраны, измеряется в LMH (литрах на м² в час) или GFD (галлонах на фут² в день). 1 GFD = 1.7 LMH. Типичный flux MF для питьевой воды: 50-150 LMH, для сточных вод: 15-40 LMH, для MBR: 10-25 LMH. Flux зависит от TMP по закону Дарси: J = TMP / (μ × R_total), где μ — вязкость воды, R_total — суммарное сопротивление мембраны и осадка.

Permeability (проницаемость) — отношение flux к TMP, измеряется в LMH/бар. Чистая мембрана: 300-1000 LMH/бар. Рабочая проницаемость: 100-300 LMH/бар. Падение проницаемости ниже 50% от начальной указывает на необходимость химической мойки.

Recovery (степень извлечения пермеата) для MF: 90-98%. При recovery 95% из 100 м³/ч исходной воды получается 95 м³/ч фильтрата и 5 м³/ч концентрата с 20-кратным увеличением концентрации загрязнений.

Fouling (загрязнение мембран) — главная проблема мембранных процессов, определяющая эксплуатационные затраты. Различают обратимый fouling (удаляется обратной промывкой) и необратимый (требует химической мойки или замены мембраны).

Particulate fouling (загрязнение частицами) — накопление взвешенных веществ на поверхности мембраны. Формирует cake layer (слой осадка) толщиной 0.1-5 мм. Сопротивление кека пропорционально его толщине и удельному сопротивлению частиц. Мелкие частицы (менее 1 мкм) создают плотный кек с высоким сопротивлением. Удаляется backwash на 80-95%.

Biofouling (биологическое обрастание) — рост микроорганизмов на мембране с образованием biofilm (биоплёнки). Биоплёнка состоит из бактерий и EPS (Extracellular Polymeric Substances — внеклеточные полимерные вещества). Толщина биоплёнки: 10-500 мкм. Проявляется постепенным ростом TMP при постоянном flux. Контроль: дозирование окислителей (хлор 0.5-2 ppm, хлорамин), периодические CEB (химически усиленные обратные промывки).

Organic fouling (органическое загрязнение) — адсорбция NOM (Natural Organic Matter — природные органические вещества), гуминовых и фульвокислот. Образует гелевый слой, сжимающийся под давлением. Удаляется щелочной мойкой NaOH 0.1-0.5%.

Scaling (образование осадка солей) — отложение CaCO₃, CaSO₄, SiO₂ при превышении предела растворимости в концентрате. Для MF менее критично, чем для RO, из-за низкого коэффициента концентрирования.

Предотвращение fouling эффективнее его устранения. Ключевые стратегии: оптимизация предподготовки, правильный выбор flux и режима работы, своевременные промывки.

Sub-critical flux operation (работа ниже критического flux) — основной принцип устойчивой эксплуатации. Критический flux (J_crit) — значение, выше которого необратимый fouling растёт экспоненциально. Определяется экспериментально: при ступенчатом увеличении flux от 20 до 100 LMH с шагом 10 LMH каждые 15-30 минут фиксируется TMP. Критический flux соответствует точке, где TMP начинает расти нелинейно. Рабочий flux выбирают как 0.7-0.8 × J_crit.

Оптимизация цикла фильтрации: время фильтрации между backwash определяет накопление осадка. Короткие циклы (15-20 минут) минимизируют необратимый fouling, но увеличивают расход воды на промывки. Длинные циклы (45-60 минут) экономят воду, но повышают риск уплотнения кека. Оптимум определяется качеством исходной воды и тестированием.

Monitoring (мониторинг) fouling: отслеживание TMP при постоянном flux или flux при постоянном TMP. Расчёт MFI (Modified Fouling Index — модифицированный индекс загрязнения) позволяет прогнозировать скорость fouling. SDI (Silt Density Index) более 5 указывает на высокий потенциал загрязнения и необходимость усиления предподготовки.

Backwash (обратная промывка) — основной метод восстановления проницаемости MF-мембран. Пермеат или фильтрат подаётся в обратном направлении через мембрану, отделяя слой осадка. Параметры: давление 1-3 бар (в 2-3 раза выше рабочего TMP), расход 200-400 LMH (в 2-3 раза выше рабочего flux), продолжительность 15-60 секунд. Частота: каждые 15-60 минут фильтрации.

Air scour (продувка воздухом) применяется совместно с backwash для hollow fiber модулей. Воздух подаётся снизу модуля с расходом 50-100 л/м² мембраны в минуту. Пузырьки создают механическое воздействие на волокна, отделяя осадок. Последовательность: air scour 10-20 секунд, затем backwash 20-40 секунд.

CEB (Chemically Enhanced Backwash — химически усиленная обратная промывка) — backwash с добавлением химикатов. Применяется 1-4 раза в сутки. Типичные реагенты: NaOCl 100-500 ppm для биофаулинга, NaOH 0.1% для органики, HCl или лимонная кислота 0.1-0.5% для неорганических отложений. Экспозиция: 5-15 минут контакта химиката с мембраной, затем промывка чистой водой.

CIP (Clean-In-Place — мойка на месте) — интенсивная химическая мойка при значительном падении проницаемости (более 50% от начальной). Частота: каждые 1-6 месяцев. Процедура: рециркуляция моющего раствора через модуль 1-4 часа при температуре 25-40°C. Последовательность: щелочная мойка (NaOH 0.5-1% + NaOCl 500-1000 ppm) для органики и биофаулинга, затем кислотная мойка (HCl 0.5-1% или лимонная кислота 2-3%) для минеральных отложений. Расход воды на промывку между этапами: 50-100 л/м² мембраны.

MF как предподготовка RO — наиболее распространённое применение. MF снижает SDI с 6-15 до 2-3, мутность с 10-50 NTU до 0.1-0.5 NTU, удаляет коллоидные и взвешенные вещества. Это позволяет эксплуатировать RO-мембраны при высоком flux 20-25 LMH вместо 15-18 LMH при традиционной предподготовке, сокращает частоту химических моек RO в 2-3 раза, продлевает срок службы RO-мембран на 20-40%.

MBR (Membrane Bioreactor — мембранный биореактор) объединяет биологическую очистку и MF/UF в одном процессе. Мембранные модули погружены в аэротенк или размещены в отдельном баке (external MBR). Концентрация активного ила: 8-15 г/л вместо 3-5 г/л в классических аэротенках. Качество очищенной воды: БПК₅ менее 5 мг/л, взвешенные вещества менее 1 мг/л, полное удаление бактерий. MBR заменяет вторичные отстойники, сокращая площадь очистных сооружений на 50-70%.

Коагуляция + MF усиливает удаление NOM, снижает biofouling потенциал воды. Дозирование коагулянта (PAC, FeCl₃) 5-20 мг/л перед MF образует флоки, которые эффективно задерживаются мембраной. Удаление DOC (Dissolved Organic Carbon — растворённый органический углерод) увеличивается с 10-20% (MF без коагуляции) до 40-60% (коагуляция + MF).

PAC + MF (Powdered Activated Carbon — порошковый активированный уголь) — дозирование ПАУ 10-50 мг/л перед MF адсорбирует органику, вкусовые примеси, микропollutants. Адсорбент задерживается мембраной и периодически выводится с концентратом. Применение: удаление пестицидов, фармацевтических препаратов, улучшение вкуса воды.

Питьевое водоснабжение: MF обеспечивает гарантированный барьер для Giardia и Cryptosporidium (LRV более 4), что требуется регуляторами США (EPA Surface Water Treatment Rule). Крупнейшие MF-станции: Тайвань 300 000 м³/сут, Сингапур 180 000 м³/сут. MF заменяет традиционные песчаные фильтры с экономией площади 70-80%.

Подготовка подпиточной воды котлов: MF удаляет взвеси и коллоиды перед RO-деминерализацией. Требования к SDI менее 3 обеспечиваются стабильно независимо от качества исходной воды, в отличие от традиционных фильтров, где SDI колеблется 3-8.

Оборотное водоснабжение: MF осветляет градирную воду, удаляя взвеси и водоросли. Flux 80-150 LMH при мутности менее 20 NTU. Снижение продувки градирни на 30-50% за счёт улучшения качества воды.

Очистка стоков для повторного использования: MF/UF после биологической очистки — барьер для патогенов перед подачей воды на полив, техническое водоснабжение, искусственное пополнение водоносных горизонтов. Нормативы Калифорнии (Title 22) требуют LRV более 5 для Giardia при прямом повторном использовании.

Осветление соков и вина: MF с порами 0.2-0.45 мкм заменяет традиционные методы (бентонит, желатин) с сохранением вкуса и аромата. Flux 30-80 LMH для соков, 50-100 LMH для вина. Холодная стерилизация (без нагрева) сохраняет термолабильные компоненты.

Молочная промышленность: MF применяется для бактериальной очистки (Bactocatch — процесс Tetra Pak), удаления соматических клеток, разделения казеина и сыворотки. Керамические мембраны 1.4 мкм удаляют более 99.5% бактерий из молока без пастеризации, увеличивая срок хранения охлаждённого молока до 21 дня.

Пивоварение: MF осветляет пиво перед розливом, удаляя дрожжи и белковую муть. Flux 50-150 LMH. Мембранная фильтрация заменяет кизельгуровые фильтры, исключая проблему утилизации отработанного кизельгура (20-100 г/л пива).

Фармацевтика и биотехнология: стерильная MF (0.2 мкм) — обязательный этап финишной очистки инъекционных растворов, ферментных препаратов, вакцин. Integrity testing (тест целостности) подтверждает отсутствие дефектов мембраны: bubble point test для гидрофильных мембран, diffusive flow test для автоматизированного контроля. FDA требует документирования результатов integrity test каждой партии.

Сепарация масло-вода: MF и UF обрабатывают эмульсии СОЖ (смазочно-охлаждающие жидкости), нефтесодержащие стоки, промывные воды. Керамические мембраны 0.1-0.2 мкм обеспечивают устойчивость к маслам и моющим средствам. Содержание масел снижается с 100-1000 мг/л до 5-20 мг/л. Flux 30-80 LMH при работе в crossflow режиме.

Электроника: MF 0.1 мкм — этап подготовки UPW (Ultrapure Water — особо чистая вода) для производства микросхем. Удаление частиц более 0.1 мкм критично для литографии с разрешением менее 10 нм. Требования: частицы более 0.1 мкм менее 1 шт/мл, бактерии — 0.

Текстильная промышленность: MF регенерирует красильные ванны, удаляя взвеси и нерастворённый краситель. Возврат 70-90% воды в процесс сокращает водопотребление и сброс окрашенных стоков.

Металлообработка: MF осветляет промывные воды гальванических производств перед ионным обменом или RO. Удаление гидроксидов металлов, масел, ПАВ позволяет повторно использовать воду в промывочных каскадах.

Нефтегазовая отрасль: MF обрабатывает попутную воду (Produced Water — пластовая вода) для закачки в пласт или сброса. Содержание взвесей снижается с 50-500 мг/л до 5-20 мг/л, масла — с 50-200 мг/л до 5-15 мг/л.

Песчаные фильтры: скорость фильтрации 5-15 м/ч, качество фильтрата нестабильно (мутность 0.5-5 NTU, SDI 3-8), требуют большой площади (10-20 м²/1000 м³/сут). MF: flux эквивалентен 50-150 м/ч, мутность менее 0.1 NTU стабильно, компактность в 5-10 раз выше.

Картриджные фильтры: одноразовые элементы 1-10 мкм защищают RO от частиц. Стоимость замены 0.01-0.03 евро/м³. MF с регенерируемыми мембранами: 0.005-0.015 евро/м³ при учёте химикатов и замены мембран раз в 5-7 лет.

Мешочные фильтры: грубая фильтрация 1-100 мкм, ручная замена, нестабильное качество по мере накопления осадка. Применяются как предфильтры перед MF для защиты мембран от крупных частиц.

Центрифуги и сепараторы: высокие капитальные и энергозатраты (5-15 кВт·ч/м³), применяются для концентрированных суспензий. MF энергоэффективнее (0.1-0.5 кВт·ч/м³) для разбавленных суспензий с концентрацией менее 1%.

CAPEX сравнение на 100 м³/ч: песчаные фильтры 50-100 тыс. евро, MF установка 200-400 тыс. евро. OPEX: песчаные фильтры 0.02-0.05 евро/м³ (промывка, утилизация осадка), MF 0.03-0.08 евро/м³ (электроэнергия, химикаты, замена мембран). При требованиях SDI менее 3 для RO-предподготовки MF экономически оправдана.

Удельное энергопотребление MF: 0.05-0.3 кВт·ч/м³ для питьевой воды и предподготовки RO, 0.2-0.5 кВт·ч/м³ для сточных вод, 0.3-0.8 кВт·ч/м³ для MBR (включая аэрацию). Для сравнения: RO потребляет 2.5-4.0 кВт·ч/м³ морской воды, 0.5-1.5 кВт·ч/м³ солоноватой воды.

Структура энергопотребления: насосы подачи исходной воды 40-60%, насосы backwash 20-30%, воздуходувки air scour 10-20%, автоматика и приборы 5-10%. Оптимизация: частотное регулирование насосов экономит 20-30% энергии при переменной нагрузке.

Эксплуатационные затраты (OPEX) на м³ фильтрата: электроэнергия 0.01-0.03 евро, химикаты для CEB и CIP 0.01-0.02 евро, замена мембран (амортизация за 7 лет) 0.01-0.03 евро, обслуживание и персонал 0.005-0.015 евро. Итого: 0.035-0.095 евро/м³.

ROI (Return on Investment — срок окупаемости) при замене традиционных песчаных фильтров на MF: 3-5 лет для новых станций (экономия площади, улучшение качества), 4-7 лет для модернизации (дополнительные затраты на интеграцию). При требовании SDI менее 3 MF часто является единственным надёжным решением.
