Мембранная дистилляция (MD)

Мембранная дистилляция основана на явлении фазового перехода жидкость-пар и селективном переносе молекул воды через гидрофобную пористую мембрану. Горячий питающий раствор контактирует с одной стороной мембраны, холодный конденсирующий поток — с другой. Разница температур создаёт градиент давления паров, который и является движущей силой процесса.

Гидрофобная мембрана не пропускает жидкую воду благодаря поверхностному натяжению на границе раздела фаз. Вода испаряется на горячей стороне, пар диффундирует через поры мембраны и конденсируется на холодной стороне. Растворённые вещества — соли, органика, коллоиды — остаются в концентрате, поскольку не могут перейти в газовую фазу при рабочих температурах.

Давление пара воды при 60°C составляет 19.9 кПа, при 40°C — 7.4 кПа. Разница 12.5 кПа создаёт достаточную движущую силу для переноса 5-15 кг воды через квадратный метр мембраны в час. При увеличении разницы температур до 40°C (80°C и 40°C) давление пара на горячей стороне достигает 47.4 кПа, разница возрастает до 40 кПа, производительность увеличивается до 20-35 кг/(м²·ч).

Энергия для испарения воды при 60°C составляет 2360 кДж/кг — это теплота парообразования, которую необходимо подвести к питающему потоку. Однако при конденсации на холодной стороне эта энергия высвобождается и может быть рекуперирована в теплообменниках, снижая общее энергопотребление системы.

Разработано четыре основные конфигурации мембранной дистилляции, различающиеся способом отвода пара с холодной стороны мембраны. Каждая конфигурация имеет свои преимущества и оптимальные области применения.

DCMD (Direct Contact Membrane Distillation — прямоконтактная мембранная дистилляция) — простейшая и наиболее изученная конфигурация. Холодный дистиллят циркулирует непосредственно по другую сторону мембраны от горячего питающего раствора. Пар конденсируется прямо в потоке дистиллята. Преимущества: простота конструкции, отсутствие дополнительного оборудования, высокий flux (поток) — 20-40 кг/(м²·ч). Недостатки: максимальные теплопотери через мембрану (conductive heat loss — кондуктивные потери тепла), низкая термическая эффективность 30-50%.

AGMD (Air Gap Membrane Distillation — мембранная дистилляция с воздушным зазором) — между мембраной и конденсирующей поверхностью располагается воздушный зазор шириной 2-10 мм. Пар проходит через зазор и конденсируется на холодной пластине. Воздушный зазор создаёт дополнительное термическое сопротивление, снижая кондуктивные теплопотери на 50-70%. Термическая эффективность достигает 60-80%. Flux ниже, чем у DCMD: 5-15 кг/(м²·ч). Оптимальна для систем с рекуперацией тепла.

VMD (Vacuum Membrane Distillation — вакуумная мембранная дистилляция) — на холодной стороне мембраны поддерживается вакуум 5-50 кПа. Пар отводится из вакуумной камеры и конденсируется во внешнем теплообменнике. Максимальный flux: 40-70 кг/(м²·ч). Отсутствие кондуктивных теплопотерь. Недостатки: необходимость вакуумного насоса, риск проникновения воздуха через мембрану, сложность конструкции. Применяется для удаления летучих органических соединений.

SGMD (Sweeping Gas Membrane Distillation — мембранная дистилляция с продувкой газом) — холодная сторона мембраны продувается инертным газом (воздух, азот), который уносит водяной пар во внешний конденсатор. Flux: 3-10 кг/(м²·ч) — минимальный среди всех конфигураций. Преимущество: возможность работы с летучими компонентами. Применение ограничено из-за низкой производительности и затрат на газ.

Ключевой элемент мембранной дистилляции — гидрофобная микропористая мембрана. Три полимера доминируют на рынке: PTFE, PVDF и PP. Каждый материал имеет свои характеристики, определяющие производительность и срок службы.

PTFE (Polytetrafluoroethylene — политетрафторэтилен, тефлон) — наиболее гидрофобный материал с контактным углом 120-130°. Химически инертен к большинству агрессивных сред: кислотам, щелочам, органическим растворителям. Температурный диапазон: -200°C до +260°C. Flux мембран из PTFE: 25-45 кг/(м²·ч) при разнице температур 40°C. Недостаток: высокая стоимость — 200-500 USD/м². Производители: Gore, Pall, Markel.

PVDF (Polyvinylidene Fluoride — поливинилиденфторид) — контактный угол 100-110°. Химическая стойкость ниже PTFE: разрушается концентрированными щелочами и аминами. Температурный предел: 140°C. Стоимость: 50-150 USD/м² — в 3-4 раза дешевле PTFE. Flux: 15-30 кг/(м²·ч). Широко применяется в промышленных системах. Производители: Millipore, Arkema, Solvay.

PP (Polypropylene — полипропилен) — контактный угол 90-100°. Минимальная гидрофобность среди трёх материалов. Температурный предел: 100°C. Стоимость: 20-50 USD/м² — наиболее экономичный вариант. Flux: 10-20 кг/(м²·ч). Чувствителен к окислителям и УФ-излучению. Применяется в системах с умеренными требованиями.

Структурные характеристики мембран определяют производительность. Размер пор: 0.1-1.0 мкм, оптимум 0.2-0.45 мкм. Пористость: 60-85%, чем выше — тем больше flux. Толщина: 60-200 мкм, меньшая толщина увеличивает flux, но снижает механическую прочность. Торtuosity (извилистость пор): 1.5-2.5, влияет на сопротивление массопереносу.

Wetting (смачивание — проникновение жидкости в поры) — главный механизм отказа мембран в MD. При смачивании жидкость проникает через поры мембраны, качество дистиллята резко падает: проводимость увеличивается с 1-5 мкСм/см до сотен или тысяч мкСм/см.

LEP (Liquid Entry Pressure — давление проникновения жидкости) — минимальное давление, при котором жидкость начинает проникать в поры мембраны. Рассчитывается по уравнению Лапласа-Юнга: LEP = -2Bγcosθ/rmax, где B — геометрический фактор (0.7-1.0), γ — поверхностное натяжение жидкости, θ — контактный угол, rmax — максимальный радиус пор.

Для воды с γ = 72 мН/м на мембране PTFE с θ = 120° и rmax = 0.2 мкм: LEP = 360 кПа (3.6 бар). Для PVDF с θ = 105°: LEP = 170 кПа (1.7 бар). Для PP с θ = 95°: LEP = 90 кПа (0.9 бар). Эти значения показывают, насколько критичен выбор материала для надёжной работы.

Факторы, снижающие LEP и вызывающие смачивание. Поверхностно-активные вещества (surfactants — ПАВ) снижают поверхностное натяжение воды: 1 мг/л SDS снижает γ с 72 до 40 мН/м, LEP падает на 45%. Органические загрязнения образуют гидрофильные отложения на поверхности мембраны. Масла и жиры заполняют поры. Scaling (накипь, отложения солей): кристаллы CaSO₄ или CaCO₃ создают мостики для проникновения воды. Механические повреждения: дефекты, складки, проколы.

Предотвращение смачивания требует предочистки питающего раствора: удаление ПАВ адсорбцией на активированном угле, удаление масел коалесцирующими фильтрами, умягчение для предотвращения накипи. Мониторинг проводимости дистиллята позволяет обнаружить начало смачивания на ранней стадии.

Polarization (поляризация — накопление градиентов у поверхности мембраны) — явление, снижающее эффективную движущую силу процесса MD. Различают температурную и концентрационную поляризацию, обе уменьшают flux на 30-70% от теоретического.

Temperature polarization (температурная поляризация — снижение температуры у мембраны) возникает из-за переноса тепла испарения. На горячей стороне испарение отнимает тепло, температура у поверхности мембраны падает на 5-15°C ниже объёмной температуры потока. На холодной стороне конденсация выделяет тепло, температура у мембраны растёт на 3-10°C выше объёмной. Эффективный градиент температуры через мембрану составляет 50-70% от разницы объёмных температур.

Temperature polarization coefficient (TPC — коэффициент температурной поляризации) = (Tm,h - Tm,c)/(Tb,h - Tb,c), где Tm — температура у мембраны, Tb — объёмная температура, h — горячая сторона, c — холодная. TPC = 1 означает отсутствие поляризации, TPC = 0.3-0.5 типичен для ламинарного режима.

Снижение температурной поляризации: увеличение скорости потока с 0.1 до 0.5 м/с повышает TPC с 0.4 до 0.7 и flux на 40-60%. Турбулизаторы (spacers — сетки-распорки) создают турбулентность при меньших скоростях. Тонкие каналы (1-2 мм) улучшают теплоотдачу.

Concentration polarization (концентрационная поляризация — накопление солей у мембраны) возникает из-за отвода воды: соли накапливаются у поверхности мембраны, локальная концентрация превышает объёмную в 1.2-2 раза. Это снижает давление пара и увеличивает риск осаждения солей. Concentration polarization factor (CPF — коэффициент концентрационной поляризации) = Cm/Cb, где Cm — концентрация у мембраны, Cb — объёмная. При flux 20 кг/(м²·ч) и скорости потока 0.1 м/с CPF достигает 1.5-1.8.

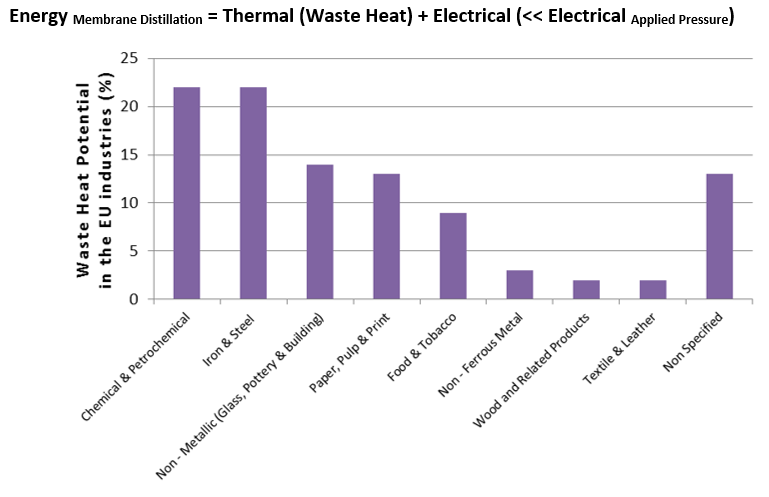

Энергопотребление MD складывается из тепловой энергии на испарение и электрической энергии на перекачку потоков. Теплота парообразования воды: 2260 кДж/кг при 100°C, 2360 кДж/кг при 60°C. Минимальное теоретическое теплопотребление — 650-700 кВт·ч/м³ дистиллята.

GOR (Gained Output Ratio — коэффициент производительности) — отношение массы полученного дистиллята к массе подведённого пара (в энергетическом эквиваленте): GOR = md·ΔHv/Qin, где md — масса дистиллята, ΔHv — теплота парообразования, Qin — подведённая тепловая энергия. Для простой DCMD без рекуперации GOR = 0.5-1.0, что означает расход 1-2 кг пара на 1 кг дистиллята. С внутренней рекуперацией тепла GOR достигает 4-8 — расход 125-250 кг пара на тонну дистиллята.

STEC (Specific Thermal Energy Consumption — удельное теплопотребление) = Qin/(md), кВт·ч/м³. Для DCMD без рекуперации: 600-1200 кВт·ч/м³. Для AGMD с рекуперацией: 150-300 кВт·ч/м³. Для многоступенчатых систем: 80-150 кВт·ч/м³. Сравнение: MED (Multi-Effect Distillation — многоступенчатая дистилляция) потребляет 60-80 кВт·ч/м³, MSF (Multi-Stage Flash — многоступенчатое мгновенное испарение) — 80-100 кВт·ч/м³.

SEC (Specific Electrical Consumption — удельное электропотребление) для циркуляционных насосов: 0.5-2.0 кВт·ч/м³ — значительно ниже, чем у RO (3-5 кВт·ч/м³). Это преимущество реализуется при наличии дешёвого тепла.

Экономическая целесообразность MD: при стоимости тепла менее 10 USD/ГДж (отходящее тепло, солнечная энергия) себестоимость дистиллята составляет 0.5-2 USD/м³. При использовании коммерческого тепла (газ, электричество) себестоимость возрастает до 5-15 USD/м³, что делает MD неконкурентоспособной с RO (0.5-1.5 USD/м³).

Solar-powered MD (мембранная дистилляция на солнечной энергии) — перспективное направление для автономного опреснения в регионах с высокой инсоляцией. Солнечные коллекторы нагревают питающий раствор до 50-80°C, обеспечивая бесплатную тепловую энергию.

Flat plate collectors (плоские солнечные коллекторы — коллекторы с плоским абсорбером) обеспечивают температуру 40-70°C при КПД 40-60%. Требуемая площадь: 15-25 м² на 1 м³/сут дистиллята при инсоляции 5 кВт·ч/(м²·сут). Стоимость: 100-200 USD/м². Простая конструкция, низкие эксплуатационные затраты.

Evacuated tube collectors (вакуумные трубчатые коллекторы — коллекторы с вакуумными трубками) достигают температуры 60-90°C при КПД 50-70%. Требуемая площадь: 10-15 м²/(м³/сут). Стоимость: 200-400 USD/м². Более эффективны в пасмурную погоду и при низких температурах воздуха.

Solar ponds (солнечные пруды — водоёмы с градиентом солёности) — низкотехнологичное решение для крупных установок. Градиент солёности предотвращает конвекцию, нижний слой нагревается до 80-95°C. Площадь: 50-100 м²/(м³/сут). Капитальные затраты минимальны, но требуется большая территория.

Пилотные установки solar-MD. Проект MEDESOL (Испания, 2006-2009): AGMD + плоские коллекторы, 50 л/сут на 5.73 м² коллекторов, производительность 8.7 л/(м²·сут). Проект MEDIRAS (Тунис, 2012): VMD + evacuated tubes, 0.5 м³/сут. Коммерческие системы Memsys (Германия): модульные AGMD-установки 100-1000 л/сут, интегрированные с солнечными коллекторами.

Гибридные системы solar-MD + PV (фотоэлектрические панели): PV обеспечивает электроэнергию для насосов, тепловые коллекторы — тепло для процесса. Полностью автономная работа без подключения к сетям.

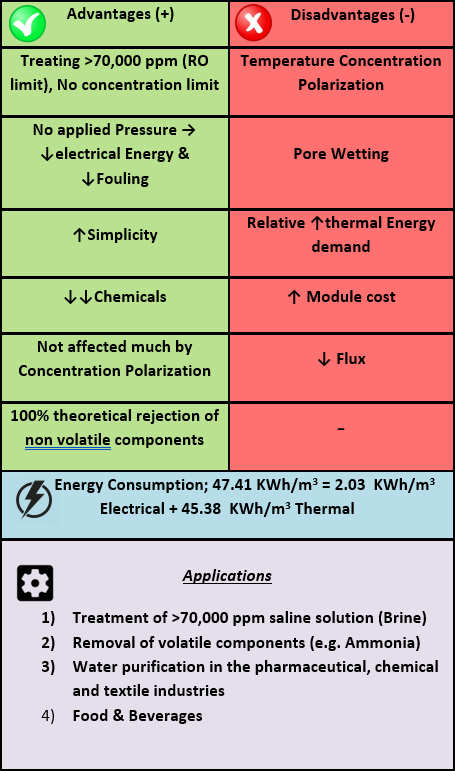

Мембранная дистилляция и обратный осмос (RO — Reverse Osmosis, обратный осмос) — конкурирующие технологии опреснения, каждая со своими преимуществами. Выбор определяется характеристиками питающей воды, доступностью энергоресурсов и требованиями к продукту.

Движущая сила: RO использует градиент гидростатического давления (10-80 бар), MD — градиент давления паров (1-50 кПа при разнице температур 20-50°C). RO требует высоконапорных насосов, MD — низконапорную циркуляцию и источник тепла.

Качество продукта: RO-пермеат содержит 50-500 мг/л TDS (задержание 95-99.5%), MD-дистиллят — 1-20 мг/л TDS (задержание 99.9-100% для нелетучих веществ). MD обеспечивает более высокое качество воды для фармацевтических и микроэлектронных применений.

Предельная концентрация питающего раствора: RO — до 70000 мг/л TDS (ограничение осмотического давления и scaling), MD — до 300000 мг/л TDS. MD может работать с насыщенными рассолами, где RO неприменим.

Энергопотребление: RO потребляет 3-5 кВт·ч электроэнергии на м³ при опреснении морской воды (35000 мг/л). MD потребляет 0.5-2 кВт·ч электроэнергии + 100-300 кВт·ч тепла на м³. При бесплатном тепле MD экономичнее, при коммерческом — RO выигрывает.

Fouling и scaling: RO-мембраны чувствительны к биообрастанию, требуют предочистки и химических промывок. MD-мембраны устойчивы к биообрастанию (высокая температура), но подвержены scaling при концентрировании. В обоих случаях предочистка критична.

Капитальные затраты: RO — 500-1500 USD/(м³/сут) для систем более 1000 м³/сут. MD — 1500-5000 USD/(м³/сут), технология на стадии коммерциализации, цены снижаются.

Термические методы опреснения — MED, MSF и MVC — конкурируют с MD в сегменте концентрирования рассолов и использования низкопотенциального тепла. Сравнение показывает нишу MD как технологии промежуточного масштаба.

MED (Multi-Effect Distillation — многокорпусная выпарка) работает при температурах 60-70°C в первом корпусе, что совпадает с диапазоном MD. GOR MED: 8-15 — лучше, чем у одноступенчатой MD (0.5-1), сопоставимо с многоступенчатой MD (4-8). Производительность единичного модуля MED: 500-5000 м³/сут — на порядок выше типичной MD-установки (10-500 м³/сут). Капитальные затраты MED: 1000-2000 USD/(м³/сут) — ниже текущих цен на MD.

MSF (Multi-Stage Flash — многоступенчатое мгновенное испарение) требует температуры 90-120°C — выше, чем MD. GOR MSF: 6-12. Производительность: 10000-60000 м³/сут — крупномасштабные установки. Капитальные затраты: 1200-2500 USD/(м³/сут). MSF и MD не конкурируют напрямую из-за разницы масштабов.

MVC (Mechanical Vapor Compression — механическая компрессия пара) использует электроэнергию для сжатия пара, не требует внешнего тепла. Потребление: 7-12 кВт·ч/м³. Производительность: 100-3000 м³/сут. Капитальные затраты: 1500-3000 USD/(м³/сут). MVC конкурирует с MD в среднем масштабе.

Преимущества MD перед термическими методами. Модульность: MD легко масштабируется от 10 до 1000 м³/сут. Низкое рабочее давление: атмосферное против вакуума в MED. Компактность: удельная площадь мембран 100-200 м²/(м³/сут) против сотен м² поверхности теплообмена в выпарных аппаратах. Простота эксплуатации: отсутствие движущихся частей в модулях. Устойчивость к scaling: пар проходит через газовую фазу, кристаллы остаются на поверхности мембраны и легко удаляются обратной промывкой.

Мембранная дистилляция находит применение в нишах, где традиционные технологии неэффективны или недоступны: концентрирование высокосолёных растворов, использование отходящего тепла, получение ультрачистой воды, автономное опреснение.

ZLD-системы (Zero Liquid Discharge — нулевой жидкий сброс) используют MD для концентрирования рассолов после RO. RO концентрирует морскую воду до 70000 мг/л, MD — дополнительно до 200000-250000 мг/л. Финальная кристаллизация солей требует меньше энергии при меньшем объёме концентрата. Экономия на утилизации рассолов: 50-100 USD/м³.

Опреснение морской воды на удалённых объектах: платформы, острова, корабли. Отходящее тепло дизельных генераторов (выхлопные газы 400-500°C, охлаждающая жидкость 80-90°C) обеспечивает бесплатную энергию. Производительность 5-50 м³/сут достаточна для экипажа 50-500 человек.

Производство ультрачистой воды для микроэлектроники: MD обеспечивает сопротивление дистиллята более 10 МОм·см, удаляя все неорганические примеси. Интеграция MD с EDI (Electrodeionization — электродеионизация) даёт воду качества Type I (18.2 МОм·см).

Концентрирование кислот в гальванических производствах: MD концентрирует отработанные травильные растворы (H₂SO₄, HCl, HNO₃) без термического разложения. Летучие кислоты (HCl, HNO₃) частично переходят в дистиллят и требуют дополнительной очистки.

Пищевая промышленность: концентрирование соков и экстрактов при температурах ниже 60°C сохраняет вкусовые и ароматические компоненты. Flux: 2-5 кг/(м²·ч) при температуре 45°C.

Обработка радиоактивных стоков: MD концентрирует низкоактивные воды, уменьшая объём для захоронения в 10-50 раз. Радионуклиды полностью задерживаются мембраной.

Коммерциализация MD началась в 2010-х годах, на рынке представлены модульные системы производительностью от 100 л/сут до 100 м³/сут. Основные производители: Memsys (Германия), Aquastill (Нидерланды), Scarab Development (Швеция), Econity (Южная Корея).

Memsys — лидер рынка с технологией V-MEMD (Vacuum-Multi-Effect Membrane Distillation — вакуумная многоступенчатая мембранная дистилляция). Модули на основе плоских PTFE-мембран с интегрированной рекуперацией тепла. GOR: 3-5. Производительность модуля: 0.5-2 м³/сут. Стоимость: 3000-5000 USD/(м³/сут). Установки работают на объектах в ОАЭ, Саудовской Аравии, Сингапуре.

Aquastill использует AGMD-конфигурацию со спирально-навитыми модулями. Мембраны LDPE (Low-Density Polyethylene — полиэтилен низкой плотности) стоимостью 20-30 USD/м². Производительность: 1-5 м³/сут на модуль. Специализация: концентрирование рассолов в промышленности.

Конструкция MD-модулей. Плоскорамные (plate-and-frame): мембраны зажаты между рамками с каналами для потоков. Площадь мембраны: 1-10 м² на модуль. Простота обслуживания, лёгкая замена мембран. Спирально-навитые (spiral-wound): аналогично RO-модулям, мембрана и сетки-распорки навиты на центральную трубку. Площадь: 5-40 м² на модуль. Компактность, но сложнее чистка. Половолоконные (hollow fiber): пучок полых волокон диаметром 0.5-2 мм. Площадь: 20-100 м² на модуль. Максимальная плотность упаковки.

Вспомогательное оборудование: теплообменники для рекуперации тепла (пластинчатые из титана или полимеров), циркуляционные насосы (центробежные или перистальтические), системы предочистки (фильтры, умягчители), контрольно-измерительные приборы (термопары, кондуктометры, расходомеры), системы автоматизации (ПЛК с интерфейсом оператора).

Fouling (загрязнение, обрастание — отложение веществ на мембране) снижает производительность MD на 20-50% в течение недель или месяцев эксплуатации. Типы загрязнений: неорганический scaling, органический fouling, биообрастание.

Inorganic scaling (неорганическое осаждение — отложение солей) наиболее критичен для MD из-за работы с концентрированными растворами. CaSO₄ (гипс) осаждается при концентрации более 2500 мг/л, CaCO₃ — при индексе Ланжелье более 0. SiO₂ осаждается при концентрации более 150 мг/л при pH более 7. Кристаллы образуются преимущественно на горячей стороне мембраны, где локальная концентрация максимальна из-за поляризации.

Предотвращение scaling: антискаланты (фосфонаты, полиакрилаты) в концентрации 2-10 мг/л; умягчение питающей воды ионным обменом или NF; подкисление до pH 5-6 для предотвращения осаждения карбонатов; ограничение степени концентрирования (recovery) до 50-70%.

Organic fouling (органическое загрязнение — отложение органики) связано с гуминовыми веществами, белками, полисахаридами. Органика образует гидрофильные плёнки, снижающие гидрофобность мембраны и увеличивающие риск смачивания. Предочистка: коагуляция + фильтрация, адсорбция на активированном угле, ультрафильтрация.

Biofouling (биообрастание — рост микроорганизмов) менее выражен в MD, чем в RO, благодаря повышенной температуре (более 50°C). Однако термофильные бактерии могут развиваться в каналах. Профилактика: периодическая дезинфекция, UV-обработка питающей воды.

Cleaning (очистка) мембран MD проще, чем RO, из-за низкого давления. Hydraulic flushing (гидравлическая промывка): обратный поток дистиллята смывает рыхлые отложения. Chemical cleaning (химическая промывка): раствор лимонной кислоты 2-5% при 40°C удаляет карбонаты за 30-60 минут; NaOH 0.1-0.5% при 50°C удаляет органику. Air backwash (обратная продувка воздухом): вытесняет жидкость из частично смоченных пор, восстанавливает гидрофобность.

Мембранная дистилляция находится на стадии перехода от пилотных проектов к промышленному внедрению. Исследования направлены на повышение производительности, снижение стоимости и расширение областей применения.

Новые мембранные материалы. Electrospun nanofiber membranes (электроформованные нановолоконные мембраны) обеспечивают пористость более 90% и flux в 2-3 раза выше традиционных. Omniphobic membranes (омнифобные мембраны — отталкивающие все жидкости) с контактным углом более 150° устойчивы к смачиванию маслами и ПАВ. Carbon nanotube membranes (мембраны с углеродными нанотрубками) демонстрируют flux 100+ кг/(м²·ч) в лабораторных условиях.

Гибридные процессы. MD-RO: RO для первичного опреснения, MD для концентрирования RO-ретентата. MD-FO (Forward Osmosis — прямой осмос): FO концентрирует питающий раствор, MD регенерирует draw solution. MD-crystallizer: MD концентрирует до насыщения, кристаллизатор выделяет твёрдые соли — полная ZLD-схема.

Интенсификация процесса. Ultrasonic-assisted MD (ультразвуковая MD): ультразвук 20-40 кГц снижает поляризацию и fouling, увеличивает flux на 30-50%. Vibrating MD (вибрационная MD): вибрация мембранного модуля 50-500 Гц создаёт турбулентность в ламинарном режиме. Pulsating flow (пульсирующий поток): периодическое изменение скорости потока улучшает массообмен.

Масштабирование производства. Себестоимость мембран снижается с ростом объёмов: с 200-500 USD/м² в 2015 году до 50-100 USD/м² к 2025 году. Целевая стоимость для конкуренции с RO: 20-30 USD/м². Автоматизация производства модулей снижает трудозатраты.

Прогноз рынка: глобальный рынок MD оценивается в 100-200 млн USD (2024) с ростом 15-20% в год. К 2030 году прогнозируется 500-1000 млн USD. Основные драйверы: ужесточение требований к сбросам (ZLD-регулирование), рост стоимости пресной воды, доступность низкопотенциального тепла в промышленности.
