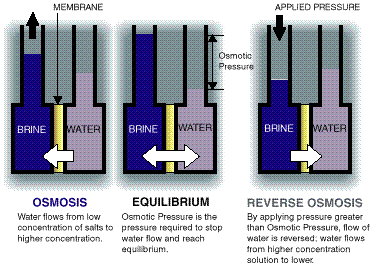

Предподготовка для обратного осмоса

Загрязнение мембран (Membrane Fouling — снижение производительности из-за отложений на поверхности) классифицируется по природе загрязнителя и механизму воздействия.

Коллоидное загрязнение (Colloidal Fouling — отложение мелкодисперсных частиц) вызывается глиной, илом, гидроксидами железа и алюминия, органическими коллоидами размером 0.01-1 мкм. Частицы образуют плотный слой на поверхности мембраны, увеличивая гидравлическое сопротивление. Признаки: рост трансмембранного давления (TMP, Transmembrane Pressure — разность давлений на входе и выходе мембранного элемента) на 15-30% за 1-3 месяца, SDI исходной воды более 5.

Минеральные отложения (Scaling — осаждение малорастворимых солей) образуются при превышении произведения растворимости CaCO3, CaSO4, BaSO4, SrSO4, SiO2. Карбонат кальция осаждается при LSI (Langelier Saturation Index — индекс насыщения по карбонату кальция) более 0, сульфаты — при SI (Saturation Index — индекс насыщения) более 1.0. Кремнезём осаждается при концентрации более 120-150 мг/л в концентрате. Признаки scaling: резкий рост TMP (3-5 бар за несколько дней), падение потока пермеата более 20%.

Биообрастание (Biofouling — рост микроорганизмов и биоплёнки) развивается при температуре более 20C, содержании органики (TOC, Total Organic Carbon — общий органический углерод) более 2 мг/л, отсутствии дезинфекции. Бактерии образуют биоплёнку толщиной 10-100 мкм, состоящую из клеток и внеклеточного полимерного матрикса. Признаки: неприятный запах, рост дифференциального давления, снижение селективности (проводимость пермеата увеличивается на 5-15%).

Окислительная деградация (Oxidative Degradation — разрушение полимера окислителями) вызывается хлором (Cl2), озоном (O3), перманганатом (KMnO4). Полиамидные мембраны теряют селективность необратимо: 1000 ppm-часов воздействия хлора снижает удаление NaCl с 99% до 90-95%. Признаки: рост проводимости пермеата без увеличения TMP, визуальное повреждение мембраны (изменение цвета).

SDI (Silt Density Index — индекс плотности ила) — стандартный тест для оценки загрязняющей способности воды перед подачей на RO-мембраны. Метод основан на измерении скорости забивания мембранного фильтра 0.45 мкм при давлении 2.07 бар (30 psi).

Процедура измерения SDI по ASTM D4189: вода подаётся через фильтр 0.45 мкм диаметром 47 мм при постоянном давлении 2.07 бар. Измеряется время заполнения мерной колбы 500 мл в начале теста (t1) и через 15 минут (t2). Формула расчёта: SDI15 = (1 - t1/t2) x 100 / 15. Значение варьируется от 0 (идеально чистая вода) до 6.67 (полная закупорка фильтра за 15 минут).

Требования к SDI для RO-систем: спирально-навитые элементы требуют SDI менее 5, рекомендуемое значение — SDI менее 3 для надёжной работы. Половолоконные элементы допускают SDI до 3-4. При SDI более 5 срок службы мембран сокращается в 2-3 раза.

MFI (Modified Fouling Index — модифицированный индекс загрязнения) — более точный показатель, учитывающий объём профильтрованной воды. Измеряется как тангенс угла наклона графика t/V от V (время/объём от объёма) в линейной области. Единица измерения: с/л2. Типичные значения: менее 1 с/л2 для качественной питьевой воды, 1-10 с/л2 для поверхностных вод после предподготовки, более 10 с/л2 требует дополнительной очистки.

MFI-UF (Modified Fouling Index using Ultrafiltration — MFI с ультрафильтрационной мембраной) использует мембрану 13 кДа вместо 0.45 мкм и выявляет мелкие коллоиды размером менее 0.1 мкм. Этот тест более информативен для оценки потенциала биообрастания и коллоидного загрязнения.

Коагуляция (Coagulation — дестабилизация коллоидных частиц путём нейтрализации поверхностного заряда) и флокуляция (Flocculation — агломерация дестабилизированных частиц в крупные хлопья) — первый этап предподготовки для поверхностных вод с мутностью более 5 NTU и SDI более 5.

Механизм коагуляции: коллоидные частицы (глина, гуминовые вещества, бактерии) несут отрицательный поверхностный заряд (дзета-потенциал -15...-30 мВ) и отталкиваются друг от друга. Коагулянты — соли алюминия Al2(SO4)3 или железа FeCl3 — при гидролизе образуют положительно заряженные гидроксокомплексы, которые адсорбируются на поверхности частиц и снижают дзета-потенциал до -5...0 мВ.

Дозы коагулянтов зависят от качества исходной воды: для речной воды с мутностью 20-50 NTU — доза Al2(SO4)3 составляет 30-80 мг/л, для морской воды — доза FeCl3 составляет 5-15 мг/л. Оптимальный pH: для алюминия 6.0-7.5, для железа 5.5-6.5. Передозировка коагулянта опасна: избыток алюминия (более 0.1 мг/л) или железа (более 0.05 мг/л) загрязняет мембраны.

Флокулянты (Flocculants — высокомолекулярные полимеры для укрупнения хлопьев) добавляются после коагулянта. Анионные полиакриламиды (MW 10-20 млн Да) образуют мостики между частицами, увеличивая размер хлопьев с 0.1-1 мм до 2-5 мм. Дозы: 0.5-2 мг/л. Катионные флокулянты применяются для органически загрязнённых вод.

Время контакта: быстрое смешивание с коагулянтом 1-2 минуты при градиенте скорости G = 300-600 c-1, медленное перемешивание с флокулянтом 15-30 минут при G = 20-70 c-1. Эффект коагуляции-флокуляции: снижение мутности с 20-100 NTU до 0.5-2 NTU, SDI с 6+ до 3-4.

Мультимедийные фильтры (Multimedia Filters, MMF — напорные фильтры с несколькими слоями загрузки разной плотности) удаляют взвешенные вещества, хлопья коагулянта и частицы размером более 5-20 мкм.

Типовая загрузка MMF состоит из трёх слоёв: верхний слой — антрацит (плотность 1.4-1.6 г/см3, размер зёрен 0.8-1.6 мм, высота слоя 300-450 мм) задерживает крупные частицы. Средний слой — кварцевый песок (плотность 2.65 г/см3, размер 0.4-0.8 мм, высота 200-300 мм) обеспечивает основную фильтрацию. Нижний слой — гарнет или ильменит (плотность 3.5-4.2 г/см3, размер 0.2-0.4 мм, высота 100-150 мм) задерживает мелкие частицы.

Скорость фильтрации: 8-15 м/ч для грубой очистки, 5-10 м/ч для получения SDI менее 4. Рабочее давление: 0.5-3 бар, потери давления на чистом фильтре 0.2-0.5 бар, перед промывкой 1.5-2.5 бар.

Промывка фильтра: обратный поток воды со скоростью 35-50 м/ч (расширение слоя 30-50%) в течение 10-20 минут. Расход воды на промывку: 2-5% от производительности. Частота промывки: каждые 12-48 часов в зависимости от загрязнённости исходной воды.

Эффективность MMF: снижение мутности с 5-20 NTU до 0.5-1 NTU, SDI с 5-6 до 3-4. Для достижения SDI менее 3 требуется дополнительная ступень — ультрафильтрация или микрофильтрация.

Капитальные затраты на MMF: 0.3-0.8 млн рублей на 10 м3/ч производительности. Операционные затраты: замена загрузки каждые 3-5 лет (50-150 тыс. рублей), электроэнергия на насос подачи и промывки.

Ультрафильтрация (Ultrafiltration, UF — мембранная технология с размером пор 0.01-0.1 мкм) обеспечивает стабильное качество воды независимо от колебаний исходного источника. UF-предподготовка вытесняет традиционные схемы коагуляция-осветление-MMF на новых объектах.

Принцип работы UF: половолоконные или трубчатые мембраны из PVDF (поливинилиденфторид), PES (полиэфирсульфон) или модифицированного полиакрилонитрила задерживают частицы размером более 0.01-0.05 мкм. Рабочее давление: 0.3-2 бар (низконапорная мембранная технология). Режим работы: тупиковая фильтрация (dead-end) с периодической обратной промывкой.

Гарантированные параметры пермеата UF: мутность менее 0.1 NTU, SDI менее 2 (часто менее 1), полное удаление бактерий и вирусов (LRV 4-6, Log Reduction Value — логарифм снижения концентрации). UF удаляет коллоиды, которые проходят через песчаные фильтры, и обеспечивает биологический барьер.

Режим работы UF-установки: фильтрация 20-60 минут, обратная промывка (backwash) пермеатом 20-60 секунд, химически усиленная промывка (CEB, Chemically Enhanced Backwash) с NaOCl 100-500 ppm каждые 4-8 часов. CIP-мойка (Clean-In-Place — безразборная химическая мойка) кислотой и щёлочью каждые 1-4 недели.

Производительность UF-модулей: 40-80 л/(м2ч) для поверхностных вод, 60-120 л/(м2ч) для подземных. Типовой модуль 8 дюймов производит 3-8 м3/ч. Срок службы мембран: 5-7 лет.

Экономика UF-предподготовки: CAPEX на 10 м3/ч составляет 2-4 млн рублей (UF-модули, насосы, промывная система, автоматика). OPEX: 5-12 рублей/м3 (электроэнергия 0.05-0.1 кВт*ч/м3, химикаты, замена мембран). Сравнение с MMF: CAPEX выше в 2-3 раза, но качество стабильнее и срок службы RO-мембран увеличивается на 30-50%.

Scaling (образование минеральных отложений) — вторая по распространённости причина выхода RO-мембран из строя после коллоидного загрязнения. Предотвращение требует контроля индексов насыщения и применения умягчения или антискалантов.

Расчёт риска scaling: LSI (Langelier Saturation Index) для CaCO3 рассчитывается как разность фактического pH и pH насыщения. При LSI более 0 вода склонна к осаждению карбоната кальция. Для сульфатов используется SI (Saturation Index): при SI более 0.8-1.0 для CaSO4, более 0.8 для BaSO4, более 0.5 для SrSO4 требуется защита. Концентрация SiO2 в концентрате не должна превышать 120-150 мг/л.

Умягчение Na-катионированием: ионообменная смола в Na-форме замещает Ca2+ и Mg2+ на Na+, устраняя жёсткость. Остаточная жёсткость: менее 0.1 мг-экв/л. Расход соли на регенерацию: 150-300 г NaCl на литр смолы. Применяется для вод с высокой жёсткостью (более 10 мг-экв/л) и низкой степенью извлечения RO (менее 50%).

Антискаланты (Antiscalants — ингибиторы кристаллизации) — современный метод предотвращения scaling без умягчения. Типы: полифосфонаты (HEDP, ATMP) подавляют нуклеацию CaCO3 и CaSO4, полиакрилаты и полималеаты диспергируют кристаллы и предотвращают их рост, фосфинокарбоновые кислоты (PBTC) эффективны против силикатов.

Дозирование антискалантов: 2-5 мг/л в зависимости от состава воды и степени извлечения. Специализированные программы (Avista Advisor, Toray DS2, Hydranautics IMS Design) рассчитывают оптимальную дозу по анализу воды. Передозировка опасна: избыток полифосфонатов служит питательной средой для бактерий.

Стоимость антискалантов: 300-800 рублей/кг, расход 2-8 рублей/м3 обработанной воды. Сравнение с умягчением: антискаланты дешевле при жёсткости менее 5-7 мг-экв/л и высокой степени извлечения (более 70%).

Полиамидные тонкоплёночные композитные мембраны (TFC, Thin Film Composite — основной тип современных RO-мембран) необратимо повреждаются окислителями. Хлор разрывает амидные связи в полиамидном слое, снижая селективность с 99% до 90-95% за 1000 ppm-часов воздействия.

Допустимые концентрации для полиамида: свободный хлор менее 0.1 мг/л (рекомендуется менее 0.05 мг/л), хлорамины менее 0.1 мг/л, озон — недопустим. Ацетатцеллюлозные мембраны (устаревший тип) выдерживают до 1 мг/л хлора.

Дехлорирование бисульфитом натрия (NaHSO3): химическая реакция NaHSO3 + HOCl = NaHSO4 + HCl протекает за секунды. Стехиометрия: 1.47 мг NaHSO3 на 1 мг Cl2. Практическая доза: 2-3 мг NaHSO3 на 1 мг Cl2 (избыток 50-100% для надёжности). Метабисульфит натрия Na2S2O5 эквивалентен: 1.34 мг на 1 мг Cl2.

Точка дозирования: за 20-30 секунд до картриджных фильтров (достаточно для полной реакции). Контроль: ORP-датчик (Oxidation-Reduction Potential — окислительно-восстановительный потенциал) показывает менее 200-250 мВ при полном дехлорировании.

Дехлорирование активированным углём: адсорбционное удаление хлора на поверхности угля. Время контакта EBCT (Empty Bed Contact Time — время контакта в пустом слое): 5-10 минут. Скорость фильтрации: 10-20 м/ч. Ресурс угля по хлору: 0.5-1 г Cl2 на грамм угля. Замена загрузки: каждые 1-3 года.

Сравнение методов: бисульфит дешевле (1-3 рубля/м3), уголь надёжнее (удаляет также органику и хлорамины). Комбинация: уголь как основной метод + бисульфит как страховка с дозированием по ORP.

Критическая ошибка: запуск RO без проверки хлора. За 24-48 часов работы с хлором 0.5 мг/л мембраны теряют 30-50% селективности необратимо.

Картриджные фильтры (Cartridge Filters — сменные фильтрующие элементы в корпусе) устанавливаются непосредственно перед насосом высокого давления RO и служат последним барьером защиты мембран от механических частиц.

Функции картриджных фильтров: задержка частиц, проскочивших через MMF или UF (абразивные частицы более 1-5 мкм повреждают мембраны), улавливание хлопьев коагулянта при его передозировке, защита насоса высокого давления от абразивного износа.

Типы картриджей: глубинные (depth filters) из полипропилена или целлюлозы с градиентной структурой пор, поверхностные (surface filters) из плиссированного полипропилена или полиэстера, мешочные (bag filters) из полипропиленового войлока.

Рейтинг фильтрации: номинальный (nominal) — задерживает 85% частиц указанного размера, абсолютный (absolute) — задерживает 99.9% частиц. Для RO рекомендуется: 5 мкм номинальный или 1-5 мкм абсолютный.

Размеры картриджей: стандартные 10, 20, 30, 40 дюймов длиной, диаметр 2.5 или 4.5 дюйма. Производительность: 1-5 м3/ч на картридж в зависимости от размера и качества воды.

Критерии замены: перепад давления достиг 1-1.5 бар (начальный 0.1-0.3 бар), регламентный срок 1-3 месяца истёк, визуальный осмотр показывает загрязнение. Работа с перепадом более 2 бар опасна: возможен прорыв материала картриджа.

Стоимость эксплуатации: картридж 20 дюймов стоит 500-2000 рублей, замена каждые 1-3 месяца. Расход на 10 м3/ч производительности: 3-6 картриджей, 5000-30000 рублей в месяц. Для снижения затрат применяют двухступенчатую схему: грубый фильтр 20-50 мкм (мешочный) + тонкий 5 мкм (картриджный).

Биообрастание (Biofouling — рост микроорганизмов на поверхности мембран) развивается на всех системах RO при отсутствии контроля. Бактерии образуют биоплёнку (biofilm) — структурированное сообщество клеток в матрице экзополисахаридов, защищающей от биоцидов и промывки.

Факторы риска биообрастания: температура воды более 15-20C (оптимум для бактерий 25-35C), содержание AOC (Assimilable Organic Carbon — ассимилируемый органический углерод) более 10 мкг/л, отсутствие остаточного дезинфектанта, простои системы более 24-48 часов без консервации.

Непрерывное хлорирование с дехлорированием: хлор 0.5-2 мг/л вводится после забора воды для подавления роста бактерий в трубопроводах и резервуарах. Время контакта: 20-30 минут для 99% инактивации. Перед мембранами хлор удаляется бисульфитом или углём. Недостаток: хлор не проникает в биоплёнку, образовавшуюся до начала обработки.

Периодическая дезинфекция (shock dosing): концентрированный биоцид 1 раз в неделю или месяц. Неокислительные биоциды для полиамидных мембран: DBNPA (2,2-дибром-3-нитрилопропионамид) 10-50 ppm на 20-30 минут, изотиазолиноны (CMIT/MIT) 50-100 ppm. Окислительные биоциды требуют отключения RO: перекись водорода H2O2 0.2-0.5% на 30-60 минут, надуксусная кислота 0.1-0.2%.

УФ-обеззараживание: УФ-лампы с дозой 40-100 мДж/см2 инактивируют 99.99% бактерий без химических реагентов. Устанавливаются после угольных фильтров (уголь — потенциальный источник бактерий). Недостаток: не удаляет существующую биоплёнку.

Мониторинг биообрастания: измерение ATP (аденозинтрифосфата) экспресс-методом — менее 100 pg/см3 безопасно, более 1000 pg/см3 требует дезинфекции. Микробиологический посев на общее число бактерий (ОМЧ): менее 100 КОЕ/мл для питающей воды RO.

Консервация при остановках: при простое более 24 часов система заполняется раствором бисульфита натрия 0.5-1% (pH менее 4 подавляет бактерии) или специализированным консервантом. При простое более 7 дней — хранение в формальдегиде 0.5-1% (требует тщательной промывки перед запуском).

Железо и марганец в исходной воде представляют серьёзную угрозу для RO-мембран. Двухвалентные формы Fe2+ и Mn2+ растворимы, но окисляются кислородом воздуха до нерастворимых гидроксидов Fe(OH)3 и MnO2, образующих плотные отложения коричневого и чёрного цвета.

Требования к качеству воды для RO: железо общее менее 0.05 мг/л (при pH менее 7) или менее 0.1 мг/л (при pH более 7), марганец менее 0.05 мг/л. Превышение в 2-3 раза сокращает срок службы мембран вдвое.

Аэрация с последующей фильтрацией: кислород воздуха окисляет Fe2+ до Fe3+ за 15-30 минут при pH более 7. Образовавшиеся хлопья Fe(OH)3 задерживаются на песчаном или MMF-фильтре. Эффективность: снижение железа с 5-10 мг/л до 0.1-0.3 мг/л. Для гарантированного достижения менее 0.05 мг/л требуется коагуляция.

Каталитическое окисление на загрузке: специальные загрузки Birm, Greensand, Pyrolox, МФО-47 содержат оксиды марганца, катализирующие окисление Fe2+ и Mn2+. Скорость фильтрации: 8-15 м/ч. Регенерация Greensand перманганатом калия KMnO4 каждые 1-3 суток.

Озонирование: озон O3 окисляет Fe2+ за секунды, Mn2+ за 1-3 минуты. Доза: 0.43 мг O3 на 1 мг Fe2+, 0.88 мг O3 на 1 мг Mn2+. Избыток озона разлагается до O2 за 10-20 минут или удаляется на угольном фильтре. Осадок отфильтровывается на MMF.

Ионный обмен: катиониты в Na-форме удаляют Fe2+ и Mn2+ вместе с кальцием и магнием. Эффективен для подземных вод с железом менее 3 мг/л и отсутствием органики. Недостаток: железо-органические комплексы не задерживаются.

Для поверхностных вод с органическим железом (железо-гуматные комплексы) требуется коагуляция с последующим осветлением, так как обычные методы окисления неэффективны.

Инвестиции в предподготовку окупаются за счёт увеличения срока службы мембран, снижения частоты химических промывок и стабильной производительности системы.

Сценарий 1 — минимальная предподготовка (только картриджи): CAPEX 100 тыс рублей, срок службы мембран 1-1.5 года, частота CIP-моек ежемесячно, OPEX мембран и промывок 40-60 рублей/м3. Типичная ситуация: экономия на предподготовке приводит к расходам на мембраны 800-1200 тыс рублей в год для установки 10 м3/ч.

Сценарий 2 — полноценная предподготовка (MMF + дехлорирование + антискалант + картриджи): CAPEX 600-1000 тыс рублей, срок службы мембран 3-5 лет, частота CIP-моек 2-4 раза в год, OPEX мембран и промывок 8-15 рублей/м3. Экономия: 300-500 тыс рублей в год, окупаемость CAPEX предподготовки — 1.5-2.5 года.

Сценарий 3 — UF-предподготовка для сложной воды: CAPEX 2-4 млн рублей, срок службы RO-мембран 4-6 лет (максимальный), CIP-мойки RO 1-2 раза в год, OPEX мембран и промывок 5-10 рублей/м3. Дополнительное преимущество: стабильность работы независимо от сезонных колебаний качества воды.

Формула расчёта окупаемости: годовая экономия = (стоимость мембран / срок службы без предподготовки) - (стоимость мембран / срок службы с предподготовкой) + (экономия на CIP) + (экономия электроэнергии за счёт меньшего TMP). При производительности 10 м3/ч и работе 8000 часов в год экономия составляет 200-600 тыс рублей ежегодно.

Рекомендация по выбору: для чистых подземных вод (SDI менее 3, железо менее 0.1 мг/л) достаточно MMF + картриджи. Для поверхностных вод всегда требуется коагуляция. Для морской воды и сложных промышленных источников UF-предподготовка — стандарт отрасли с 2015 года.
