Системы охлаждающей воды

Все системы охлаждения можно разделить на три основных типа по способу отвода тепла в окружающую среду.

Прямоточные системы забирают воду из природного источника (река, озеро, море), пропускают через теплообменники и сбрасывают обратно с повышенной температурой. Это самый простой и дешёвый в эксплуатации вариант, но он требует доступа к большому объёму воды и создаёт тепловое загрязнение водоёма. Типичный расход — 50-150 м³ на 1 МВт отводимой тепловой мощности.

Оборотные системы с испарительным охлаждением используют градирни или пруды-охладители. Нагретая вода охлаждается за счёт испарения части воды и теплообмена с воздухом. Потери воды составляют 2-4% от циркулирующего объёма. Требуется подпитка для восполнения потерь на испарение, унос и продувку. Коэффициент концентрирования (cycles of concentration, COC — Cycles of Concentration) обычно 3-6.

Замкнутые (сухие) системы охлаждения используют воздушные теплообменники (dry coolers, Air-Cooled Heat Exchangers — ACHE), где тепло передаётся непосредственно воздуху без испарения воды. Потери воды минимальны, но эффективность ограничена температурой окружающего воздуха, и капитальные затраты выше.

Гибридные системы комбинируют сухое и испарительное охлаждение. В холодное время года работают как сухие, в жаркое — подключается испарительный контур. Это позволяет снизить водопотребление при сохранении эффективности охлаждения.

Прямоточные системы исторически доминировали в энергетике и тяжёлой промышленности благодаря простоте и низким затратам. Однако они требуют размещения предприятия вблизи крупного водного источника и создают значительное экологическое воздействие.

Водозаборные сооружения — критический элемент системы. Типы водозаборов: береговые (непосредственно в берег), русловые (выносные оголовки), ковшовые (искусственные ковши). Важные требования: защита от льда и шуги, предотвращение попадания мусора и водных организмов, минимизация воздействия на гидробионтов.

Рыбозащитные устройства (РЗУ) обязательны по экологическому законодательству. Типы: сетчатые заграждения, жалюзийные устройства, рыбоподъёмники, электрорыбозаграждения. Эффективность современных РЗУ достигает 80-95%.

Тепловое загрязнение — главная экологическая проблема. Повышение температуры воды на 5-15°C влияет на растворённый кислород, обмен веществ у рыб, видовой состав сообществ. Нормативы: в России допустимое повышение температуры в контрольном створе — 3-5°C в зависимости от категории водоёма. Для соблюдения норм применяются рассеивающие выпуски, смесительные бассейны.

Водоподготовка в прямоточных системах минимальна. Обычно это грубая механическая очистка (решётки, сетки) и при необходимости хлорирование для предотвращения обрастания теплообменников. Содержание взвешенных веществ не должно превышать 25-50 мг/л для защиты оборудования.

Оборотные системы — современный стандарт для промышленного охлаждения. Они снижают водопотребление в 20-50 раз по сравнению с прямоточными и не создают теплового загрязнения водоёмов.

Градирни — устройства для охлаждения воды за счёт частичного испарения и теплообмена с воздухом. По способу движения воздуха делятся на: вентиляторные (с принудительной тягой), башенные (с естественной тягой) и открытые (брызгальные бассейны).

Вентиляторные градирни компактны и эффективны, но потребляют электроэнергию и создают шум. Различают противоточные (вода течёт навстречу воздуху) и перекрёстно-точные (вода и воздух движутся перпендикулярно). Противоточные эффективнее, но требуют большего напора воды. Типичная охлаждающая способность — 5-15 кВт на м² площади оросителя.

Башенные градирни не потребляют электроэнергию на привод вентиляторов, но требуют высокой башни (80-170 м) для создания естественной тяги. Применяются на крупных ТЭС с тепловой нагрузкой более 500 МВт. Испарительные потери — около 1,5-2% от циркулирующего расхода.

Пруды-охладители — искусственные водоёмы для охлаждения воды. Требуют большой площади (10-30 га на 100 МВт), но имеют низкие эксплуатационные затраты и создают экологический буфер. Применяются при наличии свободной территории и умеренном климате.

Водный баланс оборотной системы описывается уравнением: Подпитка = Испарение + Унос + Продувка. Испарение — основной механизм охлаждения, составляет 1-2% от циркулирующего расхода на каждые 5°C охлаждения. Унос каплями воды с воздухом — 0,01-0,1% в современных градирнях с каплеуловителями. Продувка необходима для поддержания допустимого солесодержания.

Коэффициент концентрирования (COC, коэффициент упаривания) — отношение солесодержания циркуляционной воды к солесодержанию подпиточной. Определяется качеством подпиточной воды и допустимыми параметрами циркуляционной. Типичные значения 3-6, при хорошей водоподготовке — до 10-15. Чем выше COC, тем меньше расход подпиточной воды и продувки.

Формула продувки: B = E / (COC - 1), где B — расход продувки, E — испарение, COC — коэффициент концентрирования. При COC = 5 и испарении 2% продувка составит 0,5% от циркуляции.

Подпиточная вода: Подпитка = E × COC / (COC - 1). При тех же условиях подпитка = 2,5% от циркуляции. Общие потери воды (подпитка) в 20-40 раз меньше, чем в прямоточной системе той же производительности.

Замкнутые (сухие) системы охлаждения передают тепло непосредственно воздуху через воздушные теплообменники без контакта воды с атмосферой. Вода циркулирует в закрытом контуре, потери минимальны (только утечки).

Воздушные конденсаторы (Air-Cooled Condensers, ACC) применяются на электростанциях для конденсации отработавшего пара. Типичные конструкции: А-образные (A-frame), горизонтальные, вертикальные. Площадь теплообмена 100-200 м² на МВт электрической мощности. Потребление электроэнергии на привод вентиляторов — 0,5-1,5% от мощности станции.

Сухие градирни (dry coolers) используются для охлаждения промежуточных контуров, систем кондиционирования, технологических процессов. Теплоноситель (вода или гликолевый раствор) циркулирует через оребрённые трубы, обдуваемые воздухом. Достижимая температура — на 10-15°C выше температуры окружающего воздуха.

Ограничения сухого охлаждения: эффективность резко падает в жаркую погоду. При температуре воздуха 35°C температура охлаждённой воды будет не ниже 45-50°C, что недопустимо для многих процессов. Капитальные затраты в 2-3 раза выше, чем для испарительных градирен той же производительности.

Гибридные градирни (Hybrid Cooling Towers, HCT, также называемые Plume-Free или Wet-Dry) комбинируют сухой и мокрый секторы. В холодное время года работает только сухая секция, в жаркое — подключается испарительное охлаждение. Преимущества: снижение водопотребления на 30-70%, отсутствие видимого парового шлейфа, гибкость в различных климатических условиях.

Концентрирование солей — главная особенность оборотных систем. При испарении воды соли остаются, их концентрация растёт пропорционально COC. Это создаёт риски накипеобразования (отложения CaCO₃, CaSO₄) и коррозии (увеличение хлоридов, сульфатов).

Накипь образуется при превышении произведения растворимости солей жёсткости. Карбонат кальция осаждается при нагреве воды в теплообменниках (обратная растворимость). Слой накипи 0,5 мм снижает теплопередачу на 10-15%. Методы контроля: умягчение подпиточной воды, поддержание pH 7-8, использование антискалантов (фосфонаты, полимеры), ограничение COC.

Коррозия в оборотных системах вызывается растворённым кислородом, хлоридами, микробиологической активностью. Скорость коррозии углеродистой стали может достигать 0,5-1 мм/год без защиты. Методы: ингибиторы коррозии (фосфаты, молибдаты, азолы), контроль pH (8-9), поддержание остаточного хлора.

Биообрастание — развитие микроорганизмов, водорослей, биоплёнок на поверхностях. Тёплая вода, солнечный свет, питательные вещества создают идеальные условия. Биоплёнки снижают теплопередачу, усиливают коррозию под отложениями, могут закупоривать трубопроводы. Контроль: биоциды (хлор, бром, озон, неокисляющие биоциды), регулярная очистка.

Легионелла (Legionella pneumophila) — особо опасная бактерия, размножающаяся в градирнях при температуре 25-45°C. Аэрозоли могут переносить бактерии на значительные расстояния, вызывая легионеллёз (болезнь легионеров) с летальностью до 10-30%. Требуется специальная программа контроля.

Качество подпиточной воды определяет допустимый COC и, следовательно, расход воды и химикатов. Основные параметры: жёсткость, щёлочность, хлориды, сульфаты, кремний, взвешенные вещества.

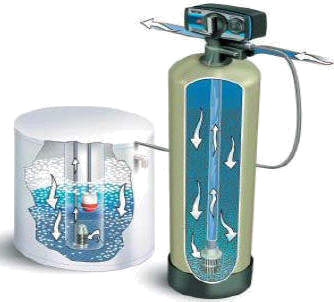

Умягчение — базовая обработка для большинства систем. Удаление кальция и магния позволяет повысить COC с 3-4 до 6-10 без риска накипи. Технологии: Na-катионирование (наиболее распространено), известкование (для больших расходов), нанофильтрация (NF — Nanofiltration, селективное удаление двухвалентных ионов).

Снижение щёлочности важно при высокой карбонатной жёсткости. Бикарбонаты при нагреве разлагаются с образованием карбонатной накипи. Методы: подкисление (дозирование H₂SO₄ или HCl), декарбонизация (H-катионирование с последующей дегазацией), обратный осмос.

Фильтрация удаляет взвешенные вещества, которые могут накапливаться в системе и создавать условия для подотложенной коррозии. Для градирен рекомендуется содержание взвесей не более 10-25 мг/л. Технологии: песчаные фильтры, мультимедийные фильтры, боковые фильтры (side-stream filtration).

Обратный осмос (RO — Reverse Osmosis) обеспечивает глубокую очистку воды, удаляя 95-99% всех растворённых веществ. Позволяет повысить COC до 10-20, радикально снижая водопотребление и сброс продувки. Оправдан при высокой стоимости воды и/или жёстких экологических требованиях.

Комплексная программа химической обработки включает ингибиторы накипеобразования, ингибиторы коррозии и биоциды. Баланс между этими компонентами определяется качеством воды и материалами системы.

Антискаланты (ингибиторы накипеобразования) предотвращают осаждение солей жёсткости. Основные типы: фосфонаты (HEDP — 1-гидроксиэтилиден-1,1-дифосфоновая кислота, PBTC — 2-фосфонобутан-1,2,4-трикарбоновая кислота) — высокоэффективны, но могут создавать фосфатные отложения при высоком кальции; полимеры (полиакрилаты, сополимеры акриловой и малеиновой кислот) — диспергируют микрокристаллы, работают в широком диапазоне условий; полифосфаты — недорогие, но гидролизуются при высоких температурах.

Ингибиторы коррозии защищают металлы системы. Для углеродистой стали: фосфаты (образуют защитную плёнку), молибдаты (экологически более безопасные), полифосфаты-цинк (эффективны, но цинк может быть ограничен экологически). Для меди и сплавов: азолы (толилтриазол, бензотриазол) — образуют хемосорбированный слой на поверхности. Для нержавеющей стали: молибдаты, нитриты (осторожно — риск питтинговой коррозии при недостаточной дозе).

Биоциды контролируют микробиологический рост. Окислительные биоциды (хлор, бром, диоксид хлора) — быстродействующие, разрушают биоплёнки, но расходуются на органику и могут вызывать коррозию при передозировке. Неокисляющие биоциды (изотиазолиноны, глутаральдегид, DBNPA — 2,2-дибром-3-нитрилопропионамид) — работают при высокой органической нагрузке, не коррозионны, но требуют периодической ротации для предотвращения резистентности.

Дозирование реагентов осуществляется пропорционально подпитке или по результатам анализов. Современные системы используют онлайн-анализаторы (pH, проводимость, ORP — окислительно-восстановительный потенциал, флуоресцентные трейсеры) для автоматического контроля.

Системы охлаждения — значительные потребители энергии. Основные затраты: насосы циркуляционного контура, вентиляторы градирен, насосы подпитки. Оптимизация может снизить энергопотребление на 20-40%.

Частотное регулирование (VFD — Variable Frequency Drive) насосов и вентиляторов адаптирует производительность к текущей нагрузке. При снижении расхода на 20% потребляемая мощность падает на 50% (закон куба для центробежных машин). Типичный срок окупаемости — 1-2 года.

Оптимизация температурного режима влияет на эффективность теплообменников и градирен. Повышение температуры охлаждённой воды на 2-3°C может снизить энергопотребление на 10-15%. Это требует оценки влияния на технологические процессы и согласования с производством.

Правильный выбор оросителя градирни определяет соотношение эффективности охлаждения и гидравлического сопротивления. Современные плёночные оросители обеспечивают лучшую теплопередачу при меньшем напоре, чем традиционные капельные.

Минимизация продувки снижает затраты на подпиточную воду и её подготовку. Повышение COC с 3 до 6 сокращает подпитку на 40%. Это достигается улучшением качества подпиточной воды и оптимизацией химической обработки.

Рекуперация тепла продувки: если продувка значительна (при низком COC), её тепло можно использовать для подогрева подпиточной воды через теплообменник.

Проектирование начинается с определения тепловой нагрузки и температурного режима. Ключевые параметры: отводимая тепловая мощность (МВт), температура охлаждённой воды (на входе в процесс), температура нагретой воды (на выходе из процесса), допустимые колебания.

Расчёт градирни основан на тепло-массообмене. Основные параметры: охлаждающий диапазон (range) — разность температур воды на входе и выходе; приближение (approach) — разность температуры охлаждённой воды и температуры мокрого термометра; водяная нагрузка (L/G ratio) — отношение расхода воды к расходу воздуха. Типичные значения: range 5-15°C, approach 3-7°C, L/G 1-2.

Выбор материалов определяется агрессивностью среды и условиями эксплуатации. Корпус градирни: бетон (долговечный, для крупных объектов), оцинкованная или нержавеющая сталь (компактные градирни), полимерные материалы (коррозионностойкие, лёгкие). Ороситель: ПВХ (стандарт), полипропилен (повышенная температура), нержавеющая сталь (агрессивные среды). Трубопроводы: углеродистая сталь с покрытием, нержавеющая сталь, стеклопластик, полимеры.

Резервирование обеспечивает надёжность охлаждения. Критические процессы требуют 100% резерва (n+1 или 2×100%). Менее критические допускают частичное резервирование (n + 50%) или работу в деградированном режиме.

Регулярное обслуживание — залог надёжной работы системы охлаждения. Основные операции можно разделить на ежедневные, еженедельные, ежемесячные и ежегодные.

Ежедневный контроль: параметры воды (pH, проводимость, температуры), работа насосов и вентиляторов (вибрация, шум), расход подпитки и продувки, уровень в бассейне градирни.

Еженедельные операции: анализ воды (жёсткость, щёлочность, хлориды, железо), проверка дозирующего оборудования, визуальный осмотр градирни (ороситель, каплеуловитель, бассейн), контроль микробиологии (тест-полоски или экспресс-анализатор).

Ежемесячное обслуживание: полный анализ воды включая микробиологию, проверка и калибровка датчиков, смазка подшипников вентиляторов, осмотр и очистка фильтров, оценка коррозионных купонов.

Ежегодное обслуживание (обычно в период планового останова): полный осмотр и очистка градирни, проверка состояния оросителя и каплеуловителя, ревизия насосов и вентиляторов, инспекция теплообменников, гидравлические испытания (при необходимости), химическая очистка теплообменников.

Снижение водопотребления — главный тренд в развитии систем охлаждения. Технологии ZLD (Zero Liquid Discharge) для продувки позволяют полностью исключить сброс. Гибридные градирни снижают испарение на 30-70%. Использование очищенных сточных вод для подпитки — растущая практика.

Цифровизация и интеллектуальное управление преобразуют эксплуатацию. Онлайн-мониторинг всех ключевых параметров в реальном времени. Предиктивная аналитика прогнозирует проблемы до их возникновения. Автоматическая оптимизация режимов минимизирует затраты энергии и воды.

Новые материалы расширяют возможности. Полимерные теплообменники устойчивы к коррозии и накипи. Нанопокрытия снижают адгезию отложений. Графеновые добавки улучшают теплопередачу.

Безреагентные технологии развиваются как альтернатива традиционной химической обработке. Электролитическая генерация биоцидов (хлор, диоксид хлора) на месте. Электромагнитная обработка против накипи. УФ-дезинфекция для контроля микробиологии. Эти методы могут снизить расход химикатов, но требуют тщательной оценки применительно к конкретным условиям.

Интеграция с возобновляемой энергетикой создаёт новые вызовы: переменная нагрузка, пиковые режимы. Системы охлаждения должны быть гибкими и адаптивными.
