Деминерализация (деионизация)
Demineralization / Deionization
Деминерализация — процесс удаления минеральных солей из воды методом ионного обмена. Применяется для получения обессоленной воды для промышленности и энергетики.
Деминерализация — удаление минеральных солей методом ионного обмена. Катиониты в H-форме обменивают Ca²⁺, Mg²⁺, Na⁺ на H⁺. Аниониты в OH-форме обменивают Cl⁻, SO₄²⁻, HCO₃⁻ на OH⁻. Образующиеся H⁺ и OH⁻ соединяются в H₂O.
Принцип деионизации
Характеристики ионообменных смол
| Параметр | SAC (сильнокислотный) | WAC (слабокислотный) | SBA (сильноосновный) | WBA (слабоосновный) |
|---|---|---|---|---|
| Функциональная группа | -SO₃H | -COOH | -N⁺(CH₃)₃OH⁻ | -NH₂, -NHR, -NR₂ |
| Диапазон pH работы | 0-14 | 5-14 | 0-14 | 0-7 |
| Полная ёмкость, экв/л | 1.8-2.2 | 3.5-4.5 | 1.0-1.4 | 1.5-2.0 |
| Рабочая ёмкость, экв/л | 1.0-1.5 | 2.0-3.0 | 0.5-0.8 | 0.8-1.2 |
| Удаляемые ионы | Все катионы | Ca²⁺, Mg²⁺ из бикарбонатов | Все анионы | Cl⁻, SO₄²⁻, NO₃⁻ |
| Регенерант | HCl 4-8% или H₂SO₄ 2-6% | HCl 100-110% стехиометрии | NaOH 2-4% | NaOH стехиометрия |
| Расход регенеранта, г/экв | 60-120 (HCl) | 40-60 (HCl) | 60-100 (NaOH) | 50-70 (NaOH) |
| pH на выходе | 2.5-3.5 | 3.5-5.0 | 9-11 | 7-9 |
| Степень сшивки, % DVB | 4-8 (стандарт), 10-12 (усиленные) | 4-8 | 4-6 | 4-8 |
| Плотность, г/см³ | 1.20-1.30 | 1.15-1.25 | 1.04-1.10 | 1.05-1.12 |
| Размер зёрен, мм | 0.4-1.2 | 0.4-1.2 | 0.5-1.2 | 0.4-1.2 |
Сравнение схем деминерализации
| Параметр | 1-bed (SAC+SBA) | 2-bed (2×SAC+WBA+SBA) | Mixed-bed (MB) | Противоток (CCR) |
|---|---|---|---|---|
| Сопротивление, МОм·см | 0.2-0.5 | 0.5-2.0 | 10-18 | 1-5 |
| Проводимость, мкСм/см | 2-5 | 0.5-2.0 | 0.055-0.1 | 0.2-1.0 |
| Остаточная силика, мкг/л | 50-100 | 20-50 | 1-10 | 10-30 |
| Остаточный натрий, мкг/л | 50-200 | 10-50 | <1 | 5-20 |
| Расход HCl, г/экв | 100-120 | 80-100 | 80-100 (на катионит) | 40-60 |
| Расход NaOH, г/экв | 80-100 | 70-90 | 70-90 (на анионит) | 50-70 |
| Экономия реагентов, % | базовая | 10-20 | 10-20 | 30-40 |
| Сложность регенерации | простая | средняя | сложная (разделение) | средняя |
| Типичное применение | котлы <100 атм | котлы 100-150 атм | электроника, ТЭЦ >150 атм | энергетика, полировка |
| CAPEX, млн руб/10м³/ч | 0.8-1.2 | 1.5-2.5 | 2.0-3.5 | 1.2-2.0 |
| OPEX, руб/м³ | 10-15 | 12-18 | 15-25 | 8-12 |
Схема трёхколоночной деминерализации
Качество воды для различных применений
| Применение | Сопротивление, МОм·см | Проводимость, мкСм/см | Силика, мкг/л | TOC, мкг/л | Схема |
|---|---|---|---|---|---|
| Котлы 40-100 атм | >0.5 | <2 | <100 | не критично | 1-bed |
| Котлы 100-150 атм | >1.0 | <1 | <20 | не критично | 2-bed |
| Котлы >150 атм (сверхкритические) | >2.0 | <0.5 | <5 | <500 | 2-bed + MB |
| Подпитка АЭС | >1.0 | <1 | <20 | <500 | 2-bed |
| Охлаждение электроники | 1-5 | 0.2-1.0 | <50 | <1000 | 2-bed |
| Микроэлектроника (UPW) | >18 | <0.06 | <1 | <5 | RO+MB+УФ |
| Фармацевтика (PW) | >0.23 | <4.3 | <500 | <500 | 2-bed + MB |
| Фармацевтика (WFI) | >0.77 | <1.3 | <100 | <500 | RO+EDI+дистилляция |
| Гальваника (финишная промывка) | 0.5-2 | 0.5-2.0 | <50 | не критично | 1-bed или 2-bed |
| Химпроизводства | 0.5-5 | 0.2-2.0 | <100 | не критично | зависит от процесса |
Параметры регенерации
| Стадия | Катионит (SAC) | Анионит (SBA) | Mixed-bed | Время, мин |
|---|---|---|---|---|
| Взрыхление | 8-12 м³/м²·ч, восходящий поток | 8-12 м³/м²·ч | 8-12 м³/м²·ч | 10-15 |
| Регенерант (прямоток) | HCl 4-8%, 2-4 BV/ч, нисходящий | NaOH 2-4%, 2-4 BV/ч, восходящий | HCl снизу, NaOH сверху | 30-60 |
| Регенерант (противоток) | HCl 4-8%, 1-2 BV/ч, восходящий | NaOH 2-4%, 1-2 BV/ч, нисходящий | не применимо | 40-90 |
| Медленная отмывка | 2-4 BV/ч | 2-4 BV/ч | 2-4 BV/ч | 15-30 |
| Быстрая отмывка | 10-20 BV/ч | 10-20 BV/ч | 10-20 BV/ч | 15-30 |
| Перемешивание (MB) | — | — | воздух 40-60 м³/м²·ч | 10-20 |
| Расход регенеранта, кг/м³ смолы | HCl: 60-120 | NaOH: 50-100 | HCl+NaOH | — |
| Расход воды на отмывку, м³/м³ смолы | 2-5 | 3-6 | 4-8 | — |
| Общее время цикла | — | — | — | 90-180 |
Декарбонизация: технические параметры
| Параметр | Значение | Единицы | Примечание |
|---|---|---|---|
| CO₂ после катионита | 200-300 | мг/л | при щёлочности 5 мг-экв/л |
| CO₂ после декарбонизатора | 5-15 | мг/л | эффективность 95-98% |
| Равновесная концентрация | 0.5 | мг/л | при 25°C и атм. воздухе |
| Расход воздуха | 15-30 | м³ воздуха/м³ воды | зависит от температуры |
| Высота насадки | 2-4 | м | кольца Рашига или структурированная |
| Нагрузка по воде | 30-80 | м³/(м²·ч) | по сечению колонны |
| Температура оптимальная | 20-40 | °C | выше — лучше десорбция |
| Перепад давления | 50-150 | мм вод.ст. | на высоте насадки |
| Экономия NaOH | 50-70 | % | без декарбонизации расход в 2-3 раза выше |

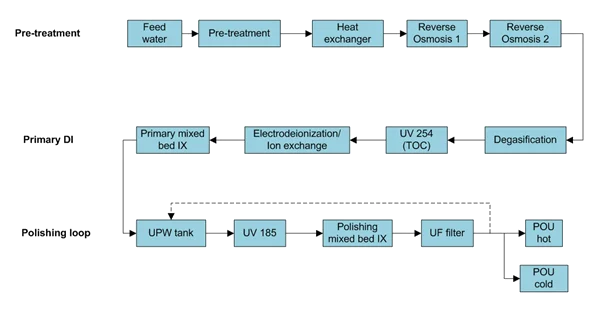

Кривая проскока смолы
Селективность ионитов (ряд замещения)
| Катиониты (SAC) | Относительная селективность | Аниониты (SBA) | Относительная селективность |
|---|---|---|---|
| H⁺ | 1.0 (базовая) | OH⁻ | 1.0 (базовая) |
| Na⁺ | 1.5-2.0 | F⁻ | 1.5 |
| K⁺ | 2.5-3.0 | HCO₃⁻ | 3-4 |
| Mg²⁺ | 3.0-4.0 | Cl⁻ | 8-10 |
| Ca²⁺ | 4.0-5.0 | NO₃⁻ | 15-20 |
| Fe²⁺ | 5.0-6.0 | SO₄²⁻ | 25-30 |
| Ba²⁺ | 8-10 | SiO₃²⁻ | 50-100 |
Практическое значение: При истощении смолы более селективные ионы вытесняют менее селективные. При проскоке сначала появляются H⁺/OH⁻, затем Na⁺/Cl⁻, последними — Ca²⁺/SO₄²⁻.
Расчёт системы деминерализации (пример)
| Параметр | Значение | Расчёт |
|---|---|---|
| Производительность | 10 м³/ч | исходные данные |
| Исходная жёсткость | 5 мг-экв/л | Ca²⁺ + Mg²⁺ |
| Исходное солесодержание | 8 мг-экв/л | сумма катионов/анионов |
| Нагрузка по солям | 10 × 8 = 80 экв/ч | Q × TDS |
| Цикл работы | 8 ч | до регенерации |
| Соли за цикл | 80 × 8 = 640 экв | нагрузка × время |
| Рабочая ёмкость SAC | 1.2 экв/л | типовая для 2-bed |
| Объём катионита | 640 / 1.2 = 533 л | соли / ёмкость |
| Диаметр колонны (H=1.5м) | D = √(0.533/1.5/0.785) = 0.75 м | стандарт 800 мм |
| Скорость фильтрации | 10 / 0.5 = 20 м/ч | оптимально 15-25 м/ч |
| Расход HCl на регенерацию | 533 × 0.08 = 43 кг | объём × 80 г/л |
| Расход NaOH на регенерацию | 533 × 0.07 = 37 кг | объём × 70 г/л |
| Стоимость реагентов/цикл | HCl: 430 руб, NaOH: 555 руб | при 10 руб/кг HCl, 15 руб/кг NaOH |
| Стоимость реагентов/м³ | (430+555)/(10×8) = 12.3 руб/м³ | общие затраты / объём |
Сравнение: Ионный обмен vs RO+EDI
| Параметр | Ионный обмен (2-bed+MB) | RO (2-ступ) + EDI | Единицы |
|---|---|---|---|
| Качество воды (сопротивление) | 10-18 | 15-18 | МОм·см |
| Удаление солей | 99.5-99.9 | 99.8-99.95 | % |
| Удаление силики | 95-99 | >99 | % |
| Удаление TOC | 0-20 | 80-95 | % |
| CAPEX (10 м³/ч) | 2.0-3.5 | 3.5-6.0 | млн руб |
| OPEX | 10-25 | 15-30 | руб/м³ |
| Расход реагентов | HCl, NaOH постоянно | только мембранная очистка | — |
| Образование стоков | 5-10% кислотно-щелочные | 15-25% концентрат RO | % от Q |
| Потери воды | 5-10 (на регенерацию) | 15-25 (концентрат) | % |
| Энергопотребление | 0.2-0.5 | 1.5-2.5 | кВт·ч/м³ |
| Площадь оборудования | 20-40 | 15-25 | м² на 10 м³/ч |
| Автоматизация | полная, периодическая регенерация | полная, непрерывная | — |
| Чувствительность к составу воды | средняя (сульфаты, органика) | высокая (взвеси, хлор, органика) | — |
| Срок службы смол/мембран | 5-10 лет | RO: 3-5 лет, EDI: 5-8 лет | лет |
| Утилизация стоков | нейтрализация, денитрификация | выпаривание, сброс (по согласованию) | — |
| Оптимальное применение | TDS <1000 мг/л, традиционная энергетика | TDS любое, жёсткие экологические требования | — |
Стоимость и экономика (CAPEX/OPEX)
| Компонент | CAPEX (10 м³/ч) | OPEX | Примечание |
|---|---|---|---|
| Колонны (корпуса 800-1200 мм) | 300-600 тыс руб | — | нержавейка/стеклопластик |
| Смолы (SAC+SBA+MB) | 400-800 тыс руб | замена раз в 5-10 лет | 5-10 тыс руб/м³ смолы |
| Насосы, трубопровод | 200-400 тыс руб | электроэнергия 0.5-1 руб/м³ | |
| Баки реагентов | 100-200 тыс руб | — | |
| КИПиА, автоматика | 500-1000 тыс руб | обслуживание 1-2 руб/м³ | кондуктометры, контроллер |
| Декарбонизатор | 200-400 тыс руб | вентилятор 0.5-1 руб/м³ | при 2-bed схеме |
| Монтаж, ПНР | 300-600 тыс руб | — | 15-20% от оборудования |
| ИТОГО CAPEX (2-bed+MB) | 2.0-4.0 млн руб | — | зависит от комплектации |
| Реагенты (HCl, NaOH) | — | 8-15 руб/м³ | 60-70% от OPEX |
| Электроэнергия | — | 0.5-2 руб/м³ | насосы, вентилятор |
| Вода на регенерацию | — | 0.5-1 руб/м³ | 5-10% от Q |
| Обслуживание, ремонт | — | 1-3 руб/м³ | анализы, запчасти |
| ИТОГО OPEX | — | 10-25 руб/м³ | зависит от схемы и состава воды |
| Срок окупаемости | 2-5 лет | — | по сравнению с покупкой деминерализата |
Формулы и расчёты
Расчёт ёмкости смолы:
- Объём смолы (л) = (Q × C × t) / EC
- Q — производительность (м³/ч), C — солесодержание (экв/л), t — время цикла (ч), EC — рабочая ёмкость (экв/л)
Расчёт расхода реагентов:
- Расход HCl (кг) = Vсмолы × Cрег × Dудельный / 1000
- Vсмолы — объём (л), Cрег — концентрация (г/л), Dудельный — доза (г HCl/л смолы)
Пересчёт единиц:
- Сопротивление (МОм·см) = 10 000 / Проводимость (мкСм/см)
- 1 экв/л = 1000 мэкв/л = 1 моль заряда/л
Декарбонизация:
- CO₂ (мг/л) = Щёлочность (мг-экв/л) × 44 (мол. масса CO₂)
- При щёлочности 5 мг-экв/л → CO₂ = 220 мг/л
Преимущества
- •Качество воды до 18 МОм·см
- •Гибкость схем (1-bed, 2-bed, MB)
- •Регенерируемость смол (5-10 лет)
- •Отработанная технология
Ограничения
- •Расход реагентов (HCl, NaOH)
- •Кислотно-щелочные стоки (5-10% от Q)
- •Периодическая регенерация (простой 1.5-3 ч)
- •Не удаляет органику
