Мембранные биореакторы (MBR)

Membrane Bioreactors

MBR — биореактор с мембранной фильтрацией вместо отстойников. Мембраны 0.04-0.4 мкм заменяют вторичные отстойники. Результат: БПК <5 мг/л, взвеси <1 мг/л, компактность в 2-3 раза.

MBR объединяет биологическое окисление и мембранную UF/MF фильтрацию (0.04-0.4 мкм). Мембраны заменяют вторичные отстойники, обеспечивая БПК <5 мг/л, взвеси <1 мг/л, мутность <1 NTU. Площадь в 2-3 раза меньше классических КОС.

Принцип работы MBR

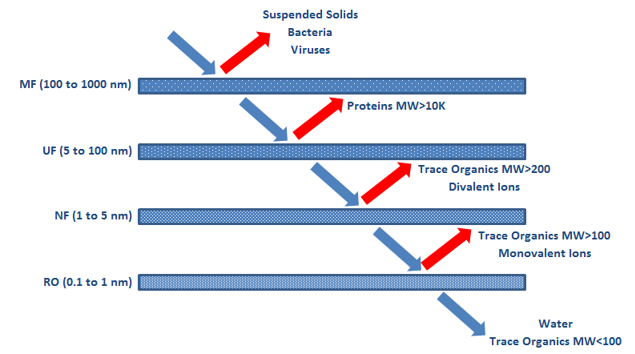

Схема мембранного биореактора
Погружной MBR: мембраны внутри аэротенка, вакуумный отвод пермеата

Сравнение конфигураций MBR

ПараметрSubmerged MBRSidestream MBR
Расположение мембранПогружены в аэротенкВнешний модуль
TMP, бар0.1-0.51-4
Flux, LMH10-3030-60
MLSS, г/л8-1515-30
Энергопотребление, кВт·ч/м³0.3-0.62-6
Производительность, м³/сут10-100 00050-5 000
Доля рынка>90%<10%
CAPEXБазовый+30-50%
OPEXБазовый+100-200%
ПрименениеМуниципальные стокиПромстоки высокой нагрузки
Износ илаМинимальныйВысокий (насосы)
МасштабированиеПростое (модули)Сложное
ОбслуживаниеПростоеСложное

Типы MBR систем

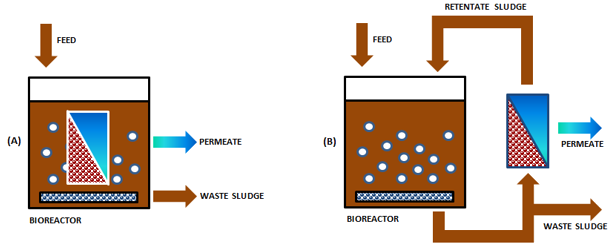

Типы MBR
(A) Submerged — мембраны в реакторе; (B) Sidestream — внешний модуль

Типы мембран для MBR

ТипHollow FiberFlat SheetTubular
Диаметр/толщина0.5-2.5 мм6-10 мм зазор5-25 мм
Размер пор, мкм0.04-0.40.04-0.40.1-0.5
Удельная площадь, м²/м³200-500100-15020-50
МатериалPVDF, PESPVDF, PECeramic, PVDF
Поток фильтрацииOutside-inТангенциальныйInside-out
Flux, LMH15-2510-2020-40
Стоимость, €/м²20-5050-100100-200
Толерантность к хлору5 000 ppm·ч3 000 ppm·ч10 000 ppm·ч
Устойчивость к засорениюНизкаяСредняяВысокая
Срок службы, лет7-107-1010-15
ПрименениеSubmerged MBRSubmerged MBRSidestream MBR
BackwashЕстьЕстьЕсть
Механическая очисткаСложнаяПростаяПростая

Производители мембран

ПроизводительМодельТипПлощадь модуля, м²Flux, LMHЦена, тыс €/модуль
GE/SuezZeeWeed 500DHollow fiber40-5020-308-12
GE/SuezZeeWeed 1000Hollow fiber100-15020-3018-25
KubotaEK SeriesFlat sheet50-10012-2010-15
KubotaRW SeriesFlat sheet100-20012-2018-28
TorayTMR SeriesHollow fiber30-6018-286-10
KochPuronHollow fiber40-8022-328-14
Microdyn-NadirBIO-CELFlat sheet60-12010-1812-18

Мембранный модуль MBR

Мембранный модуль
Конструкция модуля: мембраны + коллектор + аэратор

Рабочие параметры MBR

ПараметрМуниципальныеПромышленныеДецентрализованные
MLSS, г/л8-1210-158-10
SRT, сут20-3015-2525-35
HRT, ч6-128-1610-20
F/M, кг БПК/(кг MLSS·сут)0.05-0.150.1-0.30.03-0.1
Flux, LMH15-2510-2018-28
TMP, бар0.1-0.30.2-0.50.1-0.25
DO (растворённый O₂), мг/л1-32-41-2
Избыточный ил, кг/кг БПК0.2-0.30.3-0.50.15-0.25
Температура, °C10-2515-355-30
pH6.5-8.56-96.5-8
БПК вход, мг/л200-4001 000-5 000150-300
БПК выход, мг/л<5<10<3
Взвеси выход, мг/л<1<2<1

Параметры аэрации

Тип аэрацииНазначениеРасход воздухаЭнергопотреблениеДоля от общего
Мембранная (Air scouring)Промывка мембран0.3-1.0 Нм³/(м²·ч)0.15-0.3 кВт·ч/м³35-50%
Процессная (Fine bubble)Окисление органики5-15 Нм³/кг БПК0.15-0.3 кВт·ч/м³30-40%
ПеремешиваниеЦиркуляция илаПо потребности0.05-0.1 кВт·ч/м³10-15%

Режимы аэрации

Циклическая аэрация (10 сек вкл / 10 сек выкл) снижает энергопотребление на 30-40% без роста TMP. Стандарт для ZeeWeed 500, Kubota RW.

Типы загрязнения мембран (Fouling)

ТипМеханизмПризнакиУдалениеПериодичность
Reversible (обратимое)Cake layer на поверхностиTMP +0.1-0.2 бар/сутAir scouring + RelaxationНепрерывно
Irreversible (необратимое)Адсорбция EPS/SMP в порахTMP +0.3-0.5 бар/неделяCEB (NaOCl/кислота)Раз в 4-12 ч
БиообрастаниеБиоплёнка на мембранеTMP +0.5-1 бар/месяцCIP (NaOCl 500-2000 мг/л)1-3 раза/мес
Неорганические отложенияCa, Fe, Mn осадкиКоричневые пятнаCIP (HCl/лимонная к-та)1-3 раза/мес
Clogging (засорение)Волосы, волокна, жирыНеравномерный потокМеханическая чистка1-2 раза/год

Типы загрязнений мембран

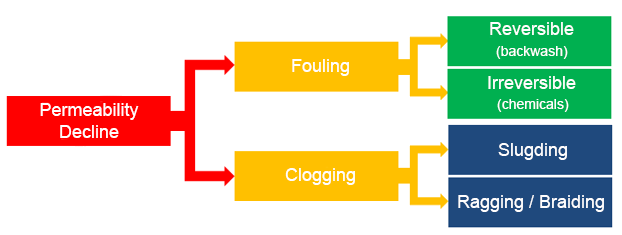

Fouling и Clogging
Fouling vs Clogging: механизмы и последствия

Протоколы промывки и очистки

МетодРеагентКонцентрацияТемператураВремяЧастотаЭффективность
Relaxation---1-2 минКаждые 10-15 мин50-70%
BackwashПермеат-Ambient30-60 секКаждые 30-90 мин80-90%
CEB ЩелочьNaOCl100-500 мг/л Cl₂30-40°C20-30 минКаждые 4-12 ч95-100%
CEB КислотаHCl0.1-0.3%20-30°C15-20 минКаждые 4-12 ч95-100%
CIP ЩелочьNaOCl500-2000 мг/л Cl₂30-40°C2-6 ч1-3 раза/мес100%
CIP КислотаHCl/лимонная0.2-0.5% / 0.5-1%20-30°C1-2 ч1-3 раза/мес100%
МеханическаяNaOH1-2%40-50°C30-60 мин1-2 раза/год100%

Сравнение MBR vs Традиционные КОС

ПараметрMBRТрадиционные КОСРазница
Площадь, м² (1000 м³/сут)200-400600-1200-50 до -70%
Объём аэротенка, м³300-500800-1200-60 до -65%
MLSS, г/л8-152-4+200 до +400%
SRT, сут20-308-12+150 до +200%
БПК выход, мг/л<515-25-70 до -85%
Взвеси выход, мг/л<115-30-95 до -97%
Мутность, NTU<110-30-90 до -97%
Бактерии, удаление log3-41-2+100 до +200%
Избыточный ил, кг/кг БПК0.2-0.40.5-0.8-40 до -60%
Энергопотребление, кВт·ч/м³0.6-1.20.3-0.6+100%
CAPEX, млн руб (1000 м³/сут)25-5015-30+30 до +80%
OPEX, руб/м³15-2510-18+20 до +50%
Water reuse готовностьДаНет✓
Устойчивость к нагрузкамВысокаяНизкая✓

Качество воды на выходе MBR

ПоказательМуниципальныеПищевая пром.Фарма/электроникаНорматив сброса
БПК₅, мг/л<5<10<3<10
ХПК, мг/л<30<50<20<50
Взвеси, мг/л<1<2<0.5<10
Мутность, NTU<1<2<0.3-
N-NH₄, мг/л<1<5<0.5<1.5
N общ, мг/л<10<20<5<15
P общ, мг/л<1<3<0.5<2
Бактерии, КОЕ/мл<100<500<10<500
E. coliОтсутствие-ОтсутствиеОтсутствие
Жиры, мг/л<5<20<2<10

Структура энергопотребления MBR

ПотребительДоля, %кВт·ч/м³Способы оптимизацииЭкономия
Air scouring мембран35-500.15-0.4Циклическая аэрация30-40%
Процессная аэрация30-400.15-0.3Турбовоздуходувки + ЧРП20-30%
Насосы пермеата10-150.05-0.1Оптимизация TMP10-15%
Рециркуляция ила5-100.03-0.08Частотное регулирование15-20%
Мешалки3-50.02-0.04--
Автоматика2-30.01-0.02--
ИТОГО1000.4-0.8Комплексная оптимизация30-50%

Экономика MBR: CAPEX детализация

Статья100 м³/сут500 м³/сут1000 м³/сут5000 м³/сут
Мембранные модули2-4 млн8-12 млн15-25 млн60-90 млн
Аэротенки + баки1-2 млн3-5 млн6-10 млн25-35 млн
Воздуходувки0.5-1 млн2-4 млн4-8 млн15-25 млн
Насосы0.3-0.6 млн1-2 млн2-4 млн8-15 млн
Автоматика КИПиА0.5-1 млн2-3 млн4-6 млн15-20 млн
Предочистка (решётки)0.3-0.5 млн1-2 млн2-3 млн8-12 млн
Реагентное хозяйство0.2-0.4 млн0.5-1 млн1-2 млн4-6 млн
Строймонтаж ПНР1-2 млн3-5 млн6-10 млн20-30 млн
ИТОГО5-12 млн20-35 млн40-70 млн155-235 млн
Удельный CAPEX, тыс руб/(м³/сут)50-12040-7040-7031-47

Экономика MBR: OPEX детализация

Статьяруб/м³Доля, %Комментарий
Электроэнергия4-830-400.6-1.2 кВт·ч/м³ × 7 руб/кВт·ч
Реагенты CIP1.5-310-15NaOCl, HCl, лимонная к-та
Амортизация мембран2-415-20Замена через 7-10 лет
Персонал1-38-120.3-0.5 оператора на 500 м³/сут
Вывоз избыточного ила2-412-180.2-0.3 кг/м³, 5-10 тыс руб/т
Текущий ремонт1-25-85% от CAPEX/год
Лаборатория0.5-13-5Контроль качества
Прочее0.5-12-4Антипена, коагулянт
ИТОГО13-26100Средний OPEX 18-22 руб/м³

Области применения MBR

ПрименениеПроизводительностьCAPEX, млн рубOPEX, руб/м³ОкупаемостьПреимущества
Коттеджные посёлки50-500 м³/сут3-2018-285-7 летКомпактность, автоматика
Отели курорты100-1000 м³/сут5-4015-254-6 летWater reuse для полива
Пищевое производство200-2000 м³/сут10-8018-303-5 летУстойчивость к нагрузкам
Промплощадки500-5000 м³/сут20-20015-253-5 летСтрогие нормативы сброса
Реконструкция КОС1000-50000 м³/сут40-50012-204-7 летБез расширения площади
Фарма/электроника50-500 м³/сут3-3020-355-8 летПредочистка для RO/EDI

Предочистка перед MBR

СтупеньОборудованиеПрозор/размерУдаляемоеCAPEX, млн руб (500 м³/сут)
1. Грубая решёткаМеханическая10-20 ммТряпки, пластик0.2-0.5
2. Тонкая решёткаБарабанная/ленточная1-3 ммВолосы, волокна1-3
3. ПесколовкаАэрируемая>0.2 ммПесок, тяжёлые частицы0.5-1
4. ЖироловкаФлотацияЖиры >50 мкмЖиры, масла0.5-1.5
5. УсреднительБак с мешалкой-Выравнивание нагрузки0.5-1
ИТОГО---2.7-7 млн
Консультация по MBR

Инженеры ВАКО проектируют MBR-системы 10-10000 м³/сут. Обследование стоков, ТЭО, проектирование, шефмонтаж, обучение, сервис.

Обсудить проект: +7 (989) 122-83-08 или info@vaco-eng.ru

Преимущества

  • •БПК <5 мг/л, взвеси <1 мг/л — готовность для water reuse без доочистки
  • •Площадь в 2-3 раза меньше: нет вторичных отстойников, компактный аэротенк
  • •MLSS 8-15 г/л: высокая биомасса, устойчивость к пиковым нагрузкам
  • •Избыточного ила на 30-50% меньше: SRT 20-30 суток, меньше затрат на вывоз
  • •Стабильное качество: не зависит от седиментационных свойств ила

Ограничения

  • •Fouling: CIP 1-3 раза/мес с NaOCl/HCl, требует реагентного хозяйства
  • •Энергопотребление 0.6-1.2 кВт·ч/м³: в 1.5-2 раза выше классических КОС
  • •CAPEX на 30-80% выше: мембраны 20-30% стоимости, замена через 7-10 лет
  • •Обязательная предочистка: решётки 1-3 мм для защиты от clogging
  • •OPEX на 20-50% выше: электроэнергия, реагенты, амортизация мембран
